Connecteur automatique profils 40 -M6 (douille filetée) – connecteur en ligne pour liaisons en longueur (rainure 8)

Le connecteur automatique profils 40 -M6 est une version spéciale de la douille filetée de la série 40, conçue pour les liaisons en longueur (inline) entre deux profils aluminium (bout à bout). Cette version dispose d’un filetage interne M6 supplémentaire du côté opposé au trou d’accès, afin de pouvoir rapprocher les profils lors du montage.

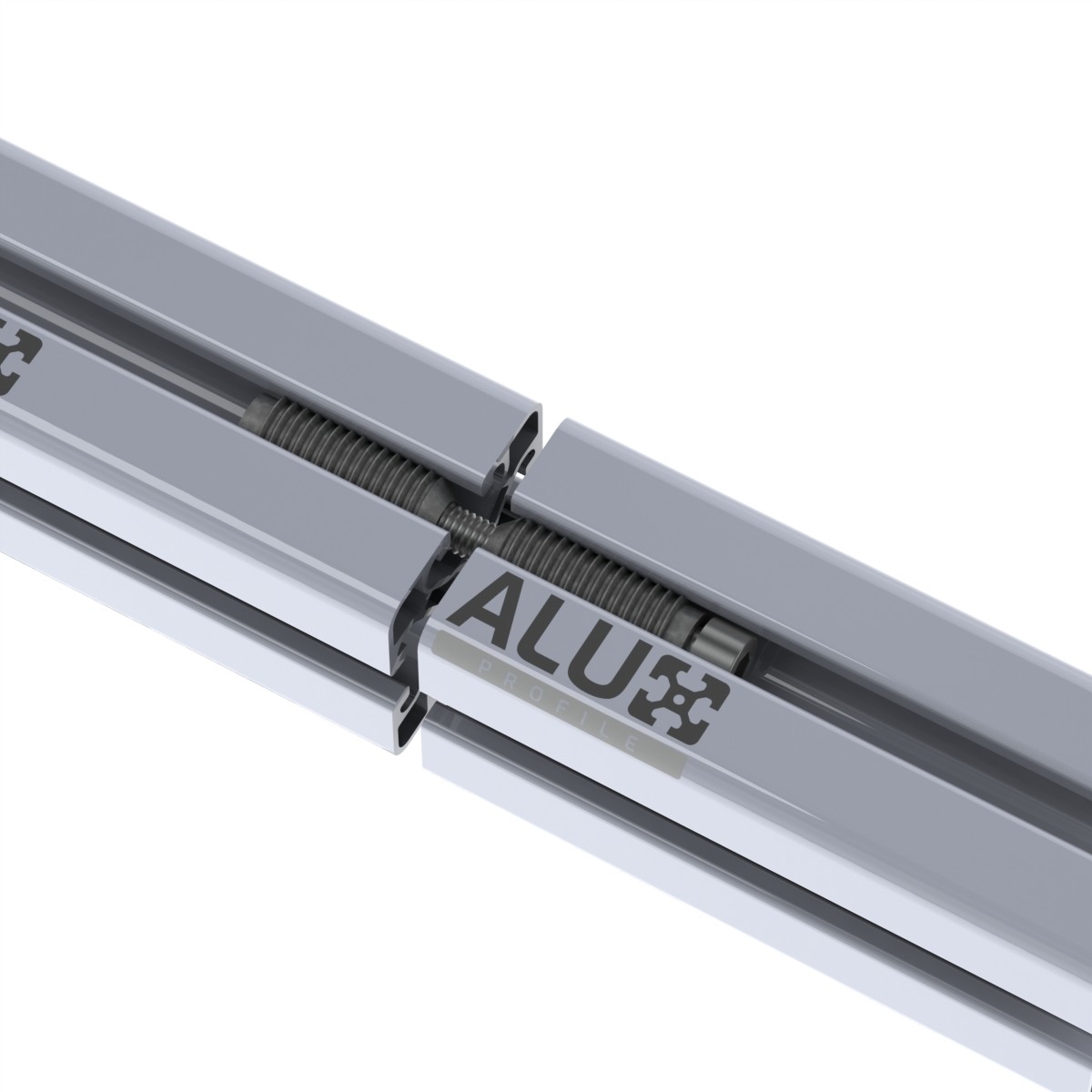

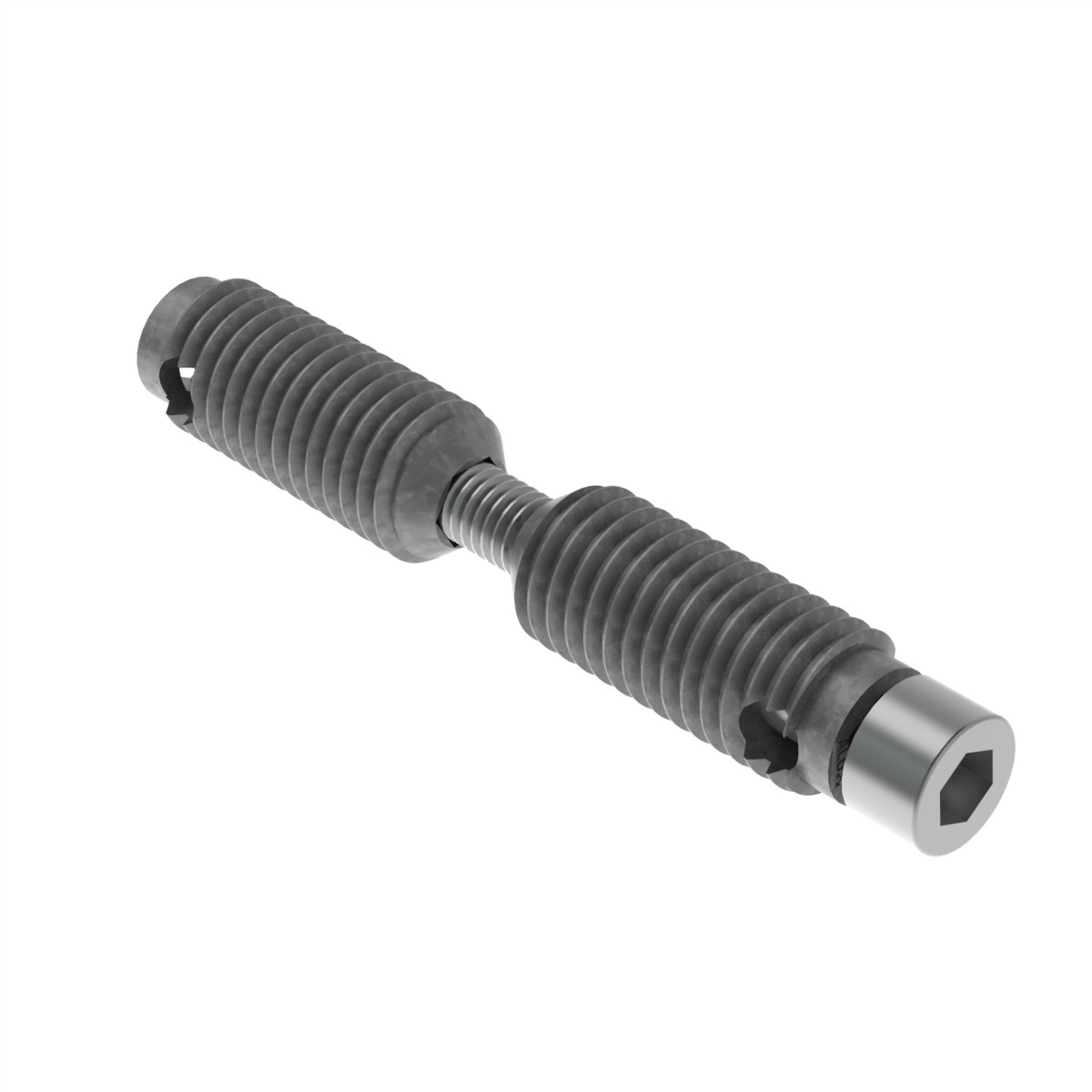

Ce connecteur s’utilise en combinaison avec le connecteur automatique standard pour profils 40 afin de réaliser une liaison en longueur complète comme sur les images. Compatible avec les standards courants série 40 / rainure 8 tels que ITEM, ISB, ISP et I-Type.

Attention : des éléments supplémentaires sont nécessaires

Ce produit fait partie d’un assemblage en ligne. Pour une liaison complète, il vous faut également :

• Connecteur automatique pour profiles 40 (douille standard)

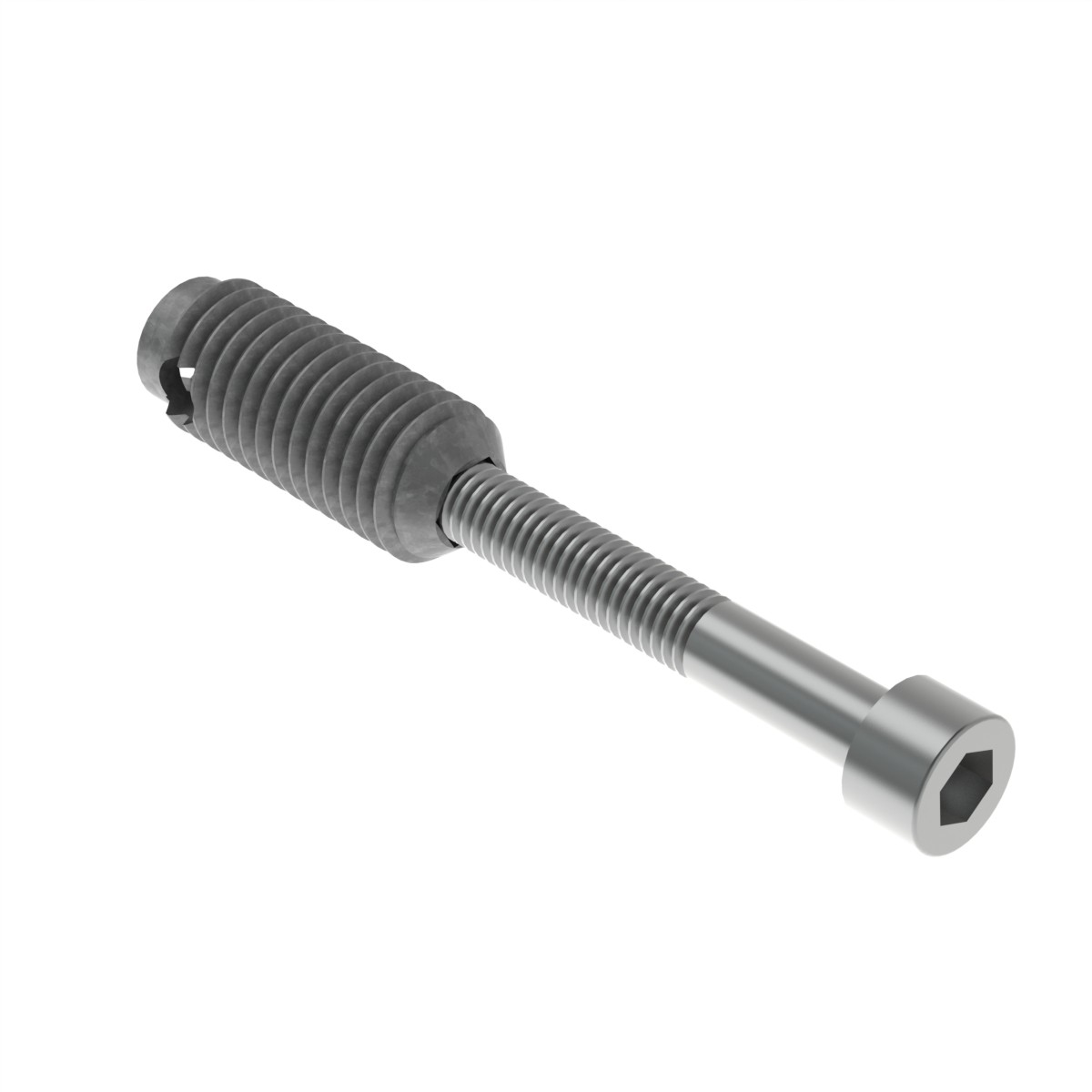

• Vis ISO 4762 M6x40 (six pans creux)

Notes de montage (important)

• Filetage extérieur à gauche (sens antihoraire) : la douille possède un filetage extérieur à gauche. Monter en tournant dans le sens antihoraire.
• Sens d’insertion : le côté avec le trou doit être inséré en premier dans le profil.
• Filetage interne supplémentaire : le filetage additionnel est un filetage M6 standard pour des vis M6 classiques.

Avantages

• Conçu pour les liaisons bout à bout (en longueur)
• Finition propre grâce à un connecteur interne
• Filetage interne M6 supplémentaire pour rapprocher les profils au montage
• Compatibilité : série 40 / rainure 8 (ITEM, ISB, ISP, I-Type)

Applications

• Allonger des structures en reliant des profils en longueur
• Bâtis machines, postes de travail, capotages, structures d’automatisation
• Convient aux profils tels que 4040, 4080 et 8080
