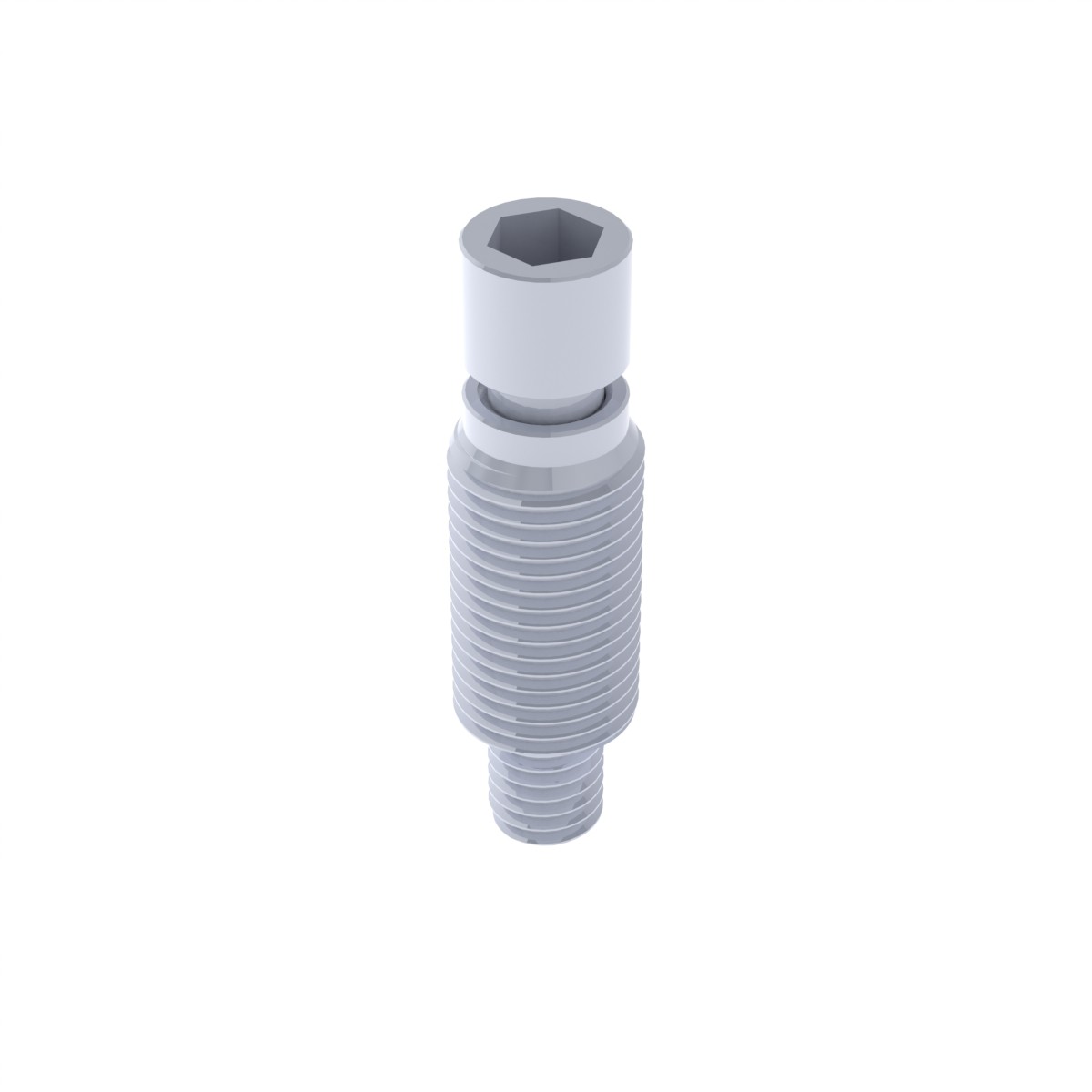

Connecteur T-Matic pour profils aluminium série 40 de type I

Le connecteur T-Matic est un élément de fixation haute résistance et faible encombrement, conçu pour l’assemblage rapide et soigné de cadres modulaires en aluminium. Destiné aux profils à rainure T série 40 de type I, il offre une liaison rigide, quasiment invisible, sans supports externes encombrants—parfait pour les châssis de machines, les garde-corps, les enceintes, les postes de travail et les installations d’automatisation.

Principaux avantages

• Montage rapide et propre : Mécanisme auto-formant / coupe-filet qui crée une interface de filetage interne fiable—pas besoin de taraudage du profil.
• Connexion invisible : Le lien s’effectue à l’intérieur de la rainure, conservant une esthétique soignée et discrète.
• Grande rigidité : Génère un verrouillage mécanique solide entre les profils pour des cadres stables et rigides.
• Reconfigurable : Idéal pour des constructions modulaires susceptibles d’être ajustées ou démontées.
• Moins de copeaux : Le filetage sans copeaux facilite un assemblage propre et précis.

Compatibilité système

Ce connecteur est conçu pour les systèmes d’extrusion série 40 de type I et est compatible avec :

• ITEM (série I-type)
• ISB
• ISP
• Série générique I-Type 40

Attention : À utiliser uniquement avec des profils I-Type série 40 ayant la même géométrie de rainure (généralement Slot 8). Ne pas combiner avec des variantes B-Type ou autres à moins que la compatibilité soit explicitement indiquée.

Applications typiques

• Bases de machines, cadres et portiques
• Clôtures de sécurité et enveloppes
• Postes de travail, chariots et rayonnages
• Gabarits, montages, bancs d’essai et automatisation légère

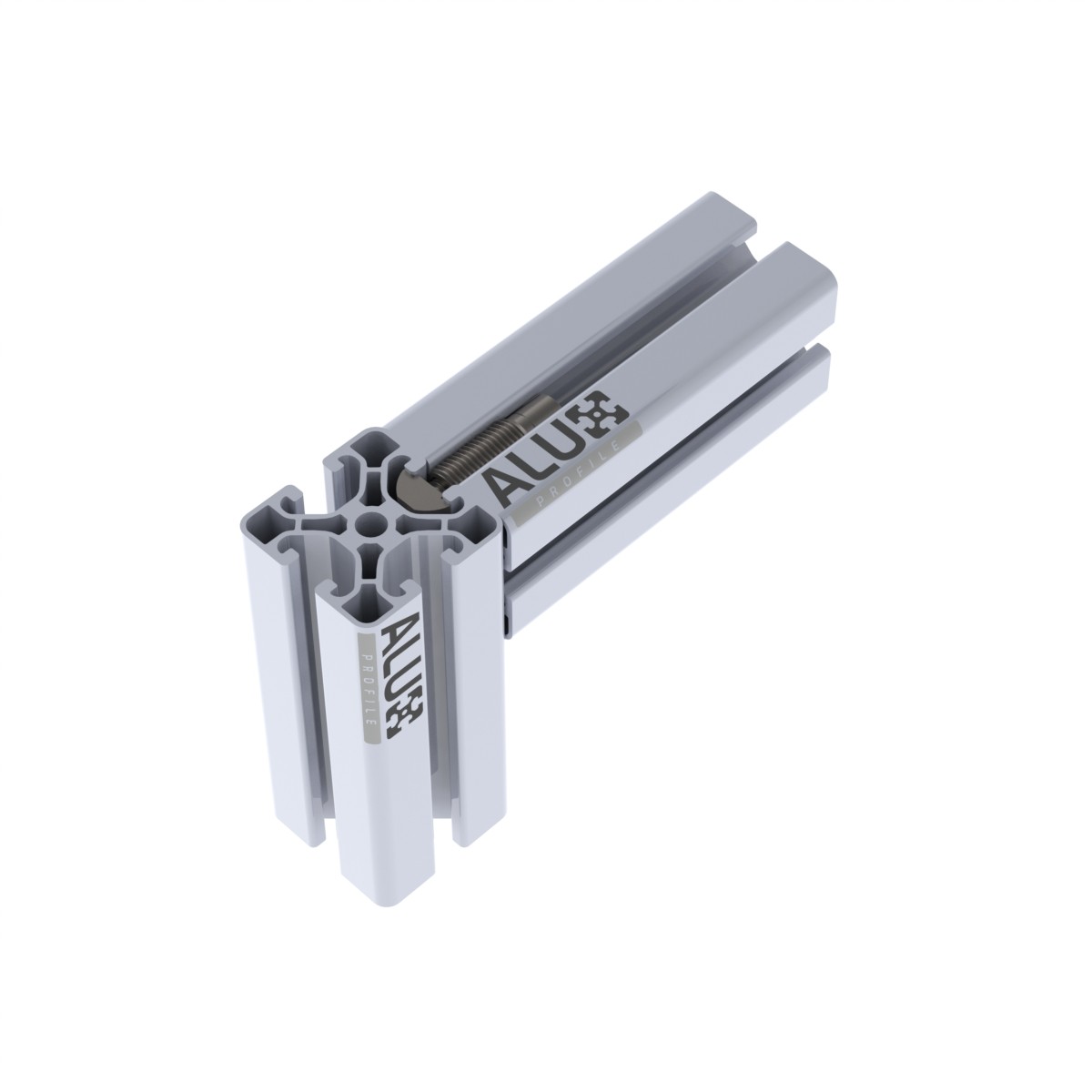

• Assemblages d’angle ou en T au rendu net, sans supports visibles

Mode d’emploi

1. Insérez la douille/élément du connecteur dans la rainure du premier profil.
2. Alignez le profil 40-série de type I distinct sur la position souhaitée (liaison en T ou en angle).
3. Serrez la vis de serrage depuis le côté accessible ; le connecteur crée le filetage et rapproche les profils.
4. Vérifiez l’alignement et le couple final selon la variante profil/connecteur.

Outil d’installation

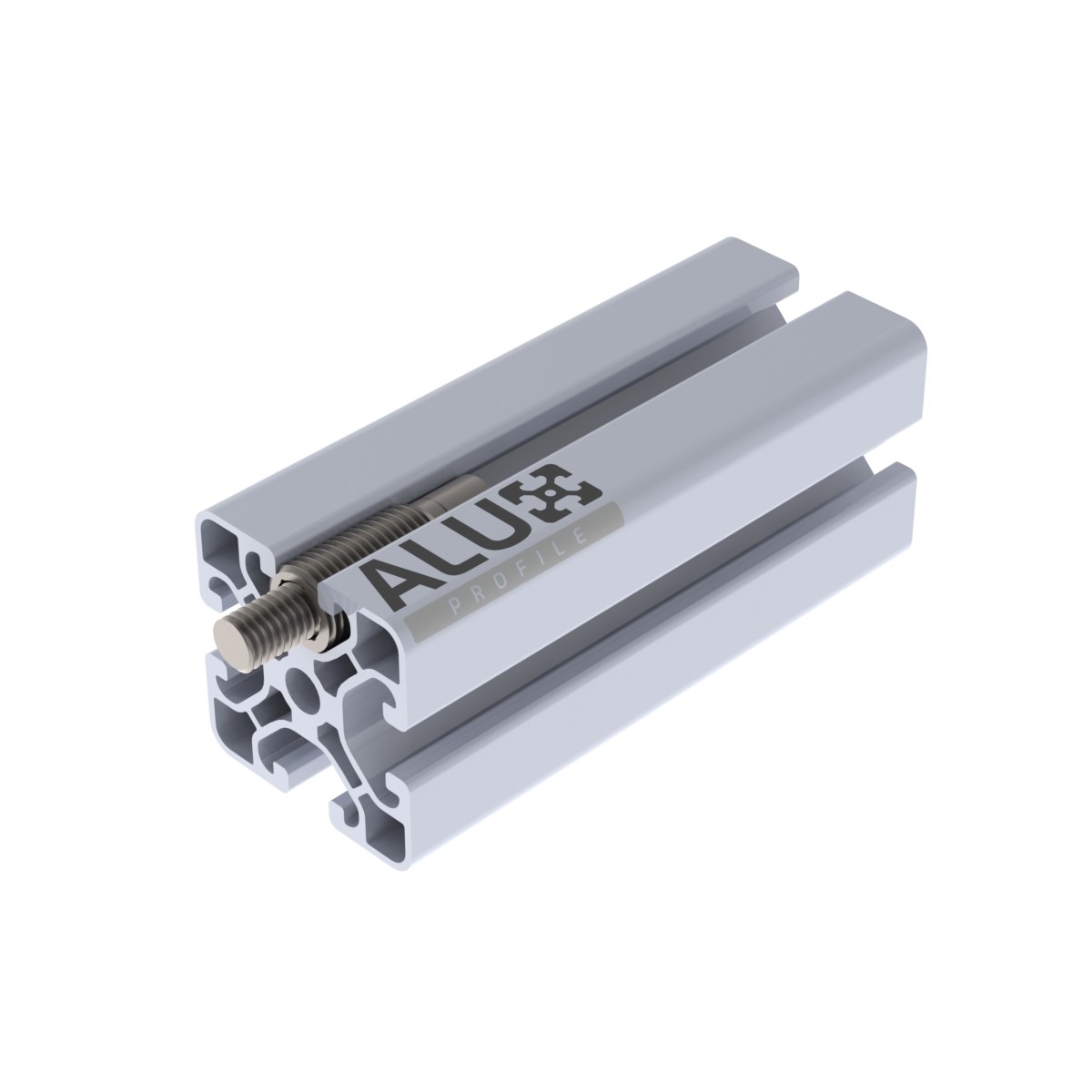

Pour installer le connecteur T-Matic, utilisez un embout Torx 50 ou une clé Torx 50 pour visser la douille filetée dans le profil. La douille possède un filetage auto-formant qui s’ancre dans la paroi intérieure de l’extrusion aluminium lors d’un vissage en rotation dans le sens des aiguilles d’une montre. Un couple régulier garantit un bon positionnement et évite d’endommager la douille ou le profil. Une fois la douille entièrement installée, la vis de liaison peut être serrée pour finaliser l’assemblage.

Caractéristiques produit

• Conception à serrage interne pour un extérieur lisse et esthétique.
• Mécanisme auto-formant / coupant le filetage—pas de taraudage du noyau du profil requis.
• Construction robuste en acier (zingué en standard) pour garantir durabilité
• Montage répétable avec outils manuels standards (Torx ou clé Allen selon variante).

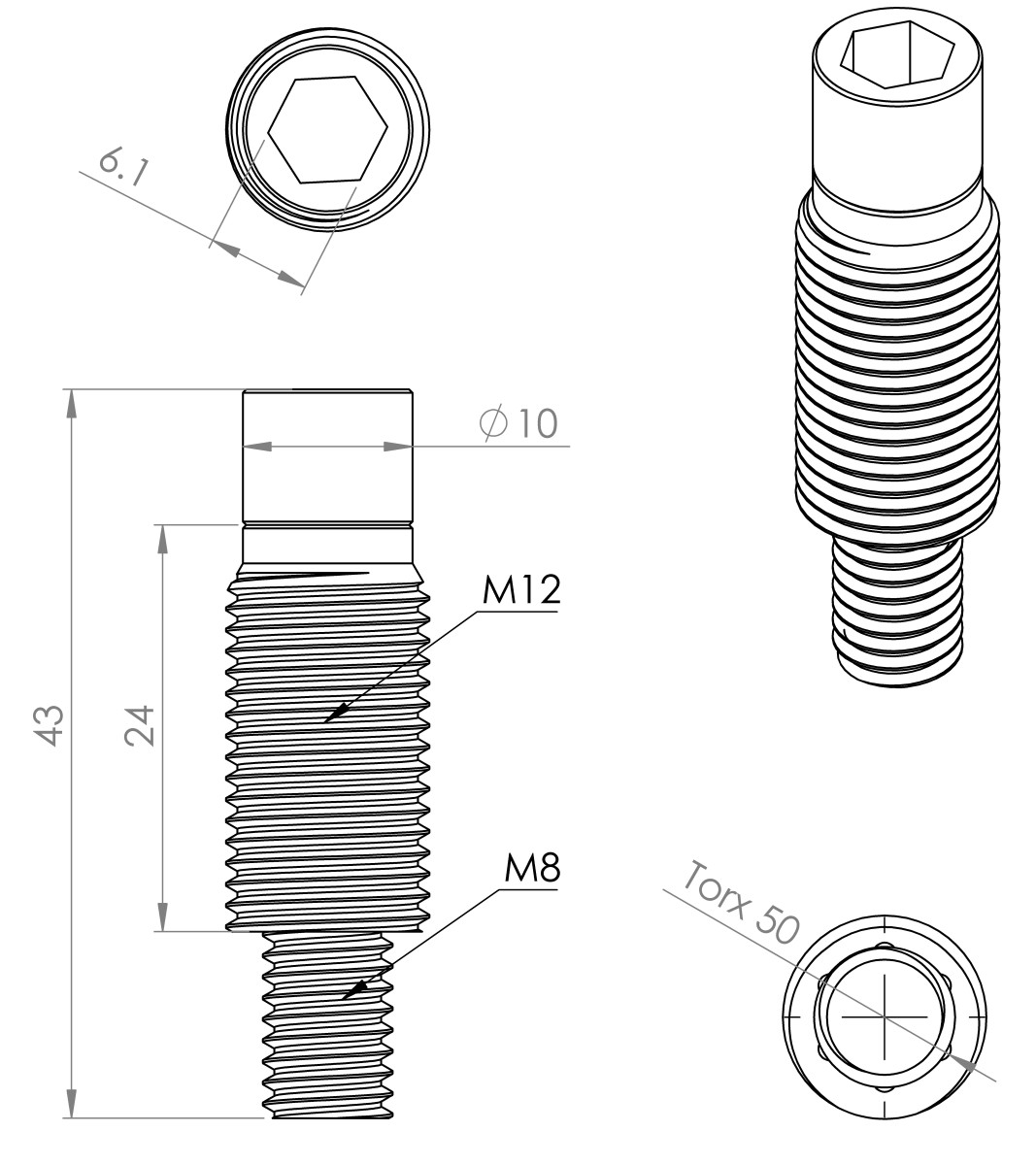

• Filetage M8 adapté à la plupart des systèmes 40-série I-type et aux applications moyennes à fortes charges.

Notes techniques

• Série de profil : 40-série I-Type (généralement Slot 8)
• Options de filetage : M8
• Matériau : Acier (zingué) en version standard
• Couple d’installation : Se référer à la fiche technique pour les valeurs précises
• Direction de charge : Adapté aux charges axiales et de cisaillement ; déterminer le nombre de connecteurs selon l’analyse de structure

Checklist de sélection et compatibilité

• Vérifiez la géométrie I-Type et la taille 40-série
• Assurez-vous de la compatibilité de la rainure du connecteur (généralement Slot 8)
• Sélectionnez la bonne taille de filetage M8 pour une fixation optimale
• Vérifiez le matériau et la finition pour l’environnement d’usage
• Garantissez un accès suffisant pour l’outil Torx 50 lors de l’installation

Contenu de la livraison

• Kit Connecteur T-Matic (douille/insert + vis de serrage)

Pourquoi choisir un connecteur T-Matic ?

Par rapport aux équerres externes, le connecteur T-Matic permet de conserver des lignes épurées et d’éliminer les accrochages ou points de butée tout en offrant une liaison rigide et réparable. Il accélère le montage en évitant le taraudage et en réduisant l’usinage—parfait pour le prototypage rapide comme pour les cadres modulaires de production.
