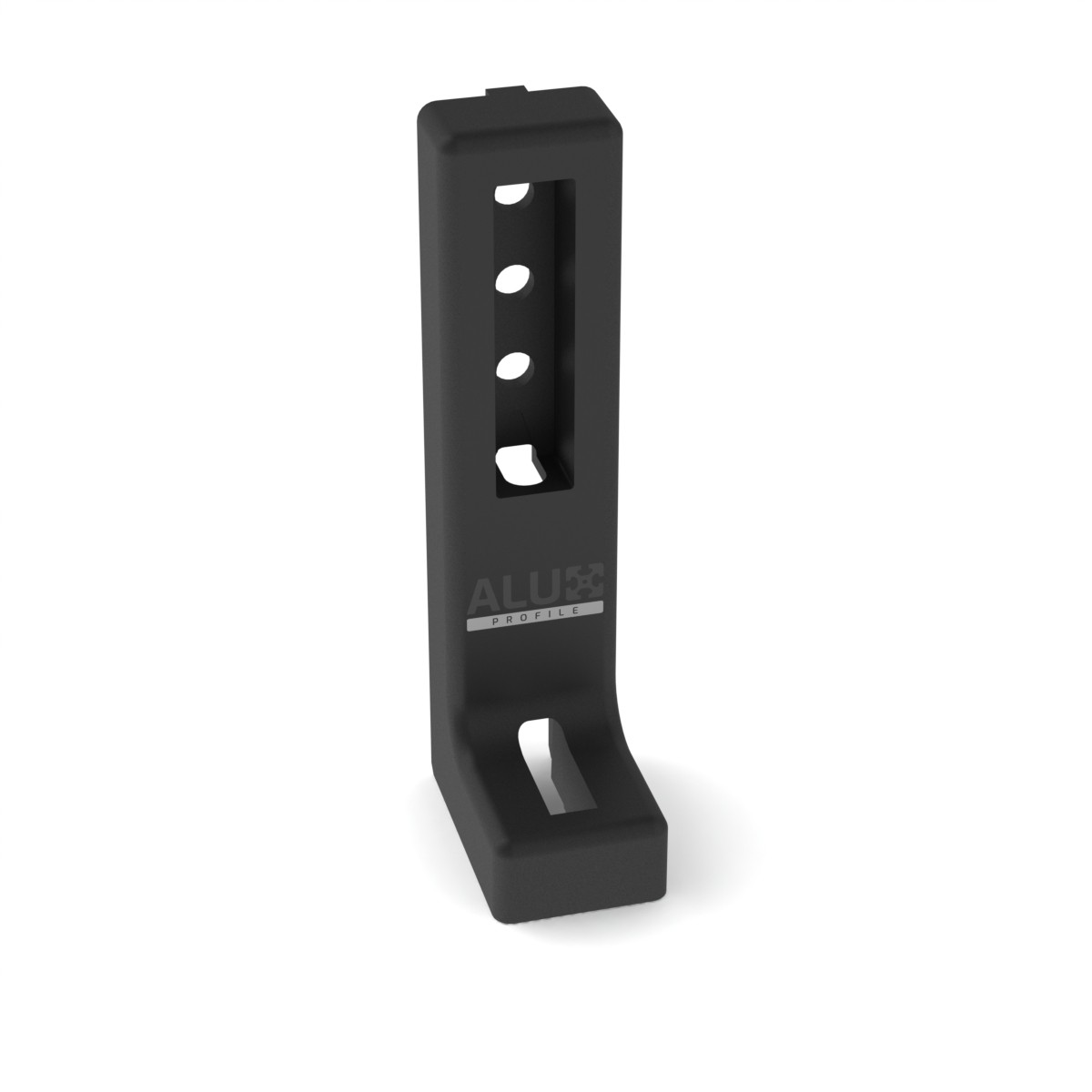

Équerre de sol 160 pour profils aluminium série 40 type I

L’Équerre de sol 160 est un élément de base robuste conçu pour ancrer les structures en profilés aluminium sur des sols en béton ou en acier. Conçue pour les systèmes à rainure en T série 40 type I (rainure 8), elle offre un point de fixation rigide et discret pour les châssis de machines, protections, postes de travail et enceintes, tout en minimisant le nombre de pièces et en simplifiant l’installation.

Avantages clés

• Ancrage solide au sol : Stabilise les cadres et empêche tout déplacement ou basculement sous des charges dynamiques.
• Apparence soignée : Faible encombrement et fixations dissimulées pour une finition propre et professionnelle.
• Installation rapide : L’interface rainure-8/M8 élimine les usinages supplémentaires et accélère le montage.
• Construction durable : Corps en zinc moulé sous pression avec revêtement protecteur pour une longue durée de vie.
• Facile à ajuster : Les cadres peuvent être repositionnés ou nivelés sans démontage complet de la structure.

Compatibilité système

Conçue pour les systèmes d’extrusion type I rainure 8 (série 40). Compatible avec les gammes ITEM, ISB, ISP et autres profils type I rainure 8 utilisant de la visserie M8.

Applications typiques

• Ancrage de châssis de machines et de cellules de production
• Protections, clôtures et montants de portes
• Postes de travail, rayonnages et supports de convoyeurs
• Bancs de mesure, bancs d’essai et bornes techniques

Mode d’installation

1. Insérez la vis à tête T M8 dans la rainure du profil et positionnez l’équerre à la base du montant.
2. Fixez l’équerre au profil puis alignez la structure.
3. Marquez les trous de perçage au sol, percez selon les ancrages choisis (non fournis) et boulonnez l’équerre au sol.
4. Vérifiez l’alignement et le couple de serrage selon les spécifications ; répétez pour les autres montants.

Caractéristiques du produit

• Interface rainure : Type I rainure 8 (série 40), vis M8
• Matériau : Corps en zinc moulé sous pression ; visserie en acier zingué
• Finition : Peinture époxy noire pour une résistance accrue à la corrosion
• Longueur du pied : 160 mm, adaptée aux montants verticaux et cadres d’extrémité
• Montage : Trous traversants pour ancrages mécaniques standards (selon le support)

Contenu de la livraison

• 1 × Équerre de sol 160 (revêtement noir)

Notes techniques

• Système de profil : Type I rainure 8 (série 40), visserie M8
• Installation : Utiliser des ancrages adaptés au support (béton, acier, etc.)
• Charges : La capacité dépend de la taille du profil, du nombre d’équerres, des ancrages et du type de sol — à vérifier selon les exigences structurelles et la fiche technique.

Vérification de compatibilité

• Confirmez que vos profils sont de type I rainure 8 (série 40)
• Choisissez des ancrages adaptés à votre sol (non fournis)
• Vérifiez l’espace disponible pour le perçage et l’accès des outils
• Planifiez le nombre d’équerres par montant selon la stabilité requise

Pourquoi choisir cette équerre de sol ?

Comparée aux platines improvisées, l’équerre de sol 160 offre une solution standardisée et esthétique parfaitement compatible avec votre système de profilés type I — réduisant le temps d’installation et améliorant la durabilité de vos structures.
