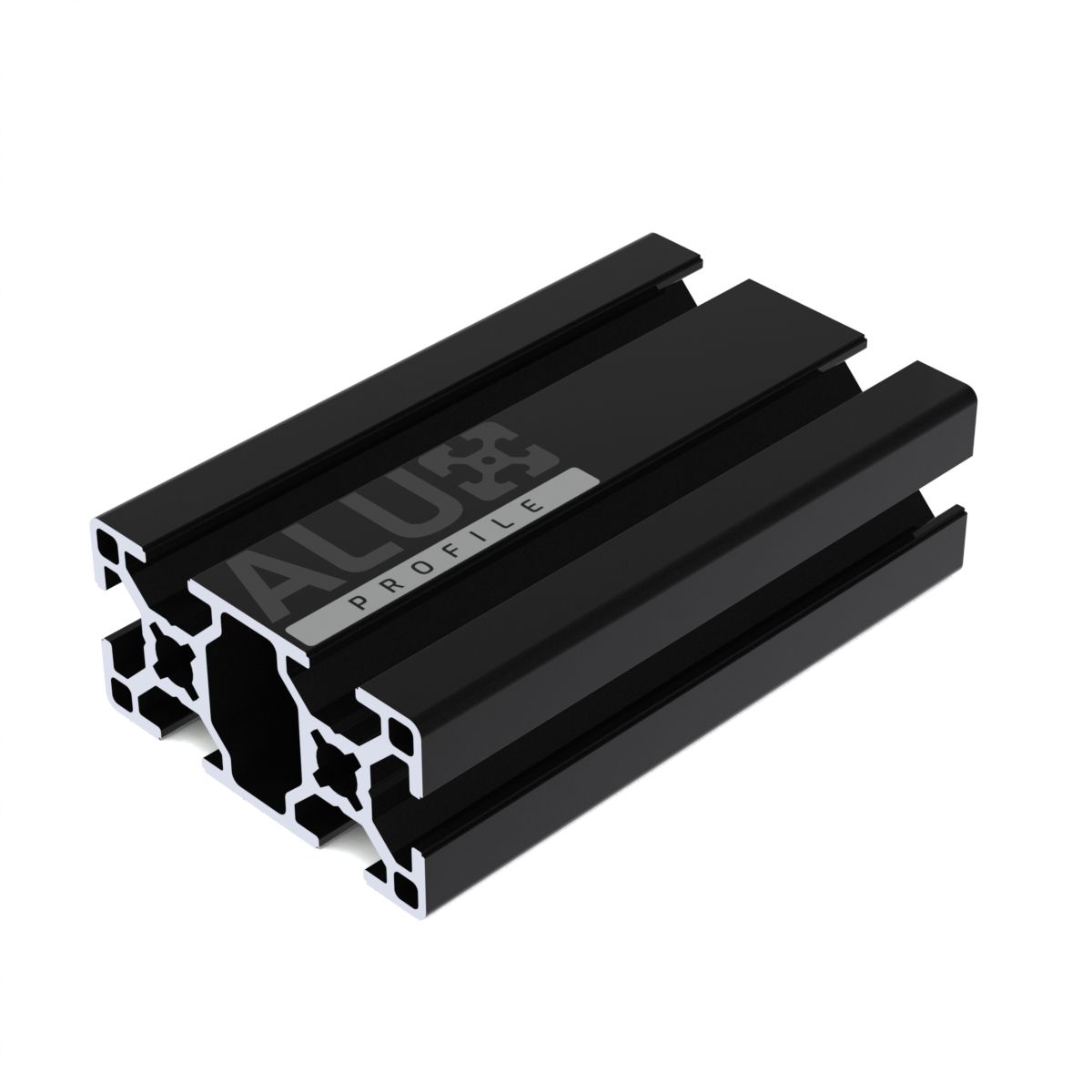

Profilé en aluminium 3060 anodisé noir
Alux profilé aluminium 3060 (rainure 8 mm, 6 rainures) – Finition anodisée noire
Le format 30×60 en noir anodisé offre une rigidité élevée et un aspect premium — idéal pour les structures visibles, l’automatisation et les équipements modulaires.
Atouts principaux :
- Dimensions : 30 × 60 mm
- Rainures : 6 × T-rainure 8 mm
- Finition : Anodisé noir – stable en couleur, résistant à l’usure et à la corrosion
- Assemblage : Compatible écrous en T, équerres et raccords
- Longueurs sur mesure : Tolérance −1/+1 mm
Compatibilité système :
- Parfaitement compatible avec BSB, BSP, B-Type, BOSCH
- Voir les profils compatibles
Données techniques :
- Série : 30
- Taille de rainure : 8 mm
- Nombre de rainures : 6
- Dimensions du profilé : 30 × 60 mm
- Finition : Anodisé noir
Applications :
- Automatisation : Châssis de convoyage/transfer, cellules en U, zones tampon
- Postes & ESD : Établis de montage/emballage, panneaux outils, postes ESD
- Cartérisation & protections : Portes, clôtures de sécurité, cadres de barrières immatérielles
- Convoyeurs & intralogistique : Rouleaux/bande, tri, contrôle-poids
- Manutention : Chariots, flow-racks (Kanban), rayonnages
- Robotique & cobots : Cellules cobot, bases robots, cadres vision/capteurs
- Impression 3D & CNC : Châssis d’imprimantes, enceintes CNC, bâtis anti-vibrations
- Superstructures AGV/AMR : Protections, plateaux de charge, outillages
- Retail & exposition : Structures d’affichage, stands modulaires, signalétique
- Laboratoire & salle blanche : Chariots cleanroom, cloisons, supports instruments
Commandez votre profilé 30×60 anodisé noir
Qualité industrielle et compatibilité complète. Contactez-nous pour des longueurs personnalisées, des volumes ou des conseils techniques.
| Système de profilé aluminium | BSB, BSP, B-Type, BOSCH |
| Largeur de la rainure | 8 mm |
| Série | 30 |
| Dimensions du profilé | 30×60 mm |
| Nombre de rainures | 6 |
| Finition | Anodisé noir |
 |
3060.step 3D |
|
Surface du profilé en aluminium |
|
|
Finition de surface anodisée |
E6EV6 (noir mat) 10-15 µm |
|
Certification du profilé en aluminium |
|
|
Certificat matière |
3.1 disponible sur demande |
|
Propriétés mécaniques |
|
|
Désignation du matériau |
EN-AW 6063 |
|
Traitement thermique (état) |
T66 |
|
Limite d’élasticité |
Rp0.2>=200 [N/ mm2] |
|
Résistance à la traction |
Rm>=245 [N/ mm2] |
|
Allongement A |
A >= 8 [%] |
|
Allongement A5 |
A5 0mm>= 6 [%] |
|
Dureté |
>= 80 [HB] |
|
Caractéristiques techniques |
|
|
Aire de section |
549,30 [mm2] |
|
Centre de gravité X |
30,00 [mm] |
|
Centre de gravité Y |
15,00 [mm] |
|
Moment quadratique d’aire |
Ix 51079,00 [mm4] |
|
Moment quadratique d’aire |
IY 191076,00 [mm4] |
|
Module de section |
Wx 3356,20 [mm3] |
|
Module de section |
Wy 6502,10 [mm3] |
|
Masse linéique nominale |
1,463 [kg/m] |
Calculateur de flèche des profilés en aluminium
Cet outil fournit des résultats théoriques approximatifs, sans garantie, qui peuvent ne pas être reproductibles en pratique.
Configurations d’appui des profilés en aluminium
Profilés simplement appuyés
Profilés en porte‑à‑faux
Profilés encastrés aux deux extrémités
