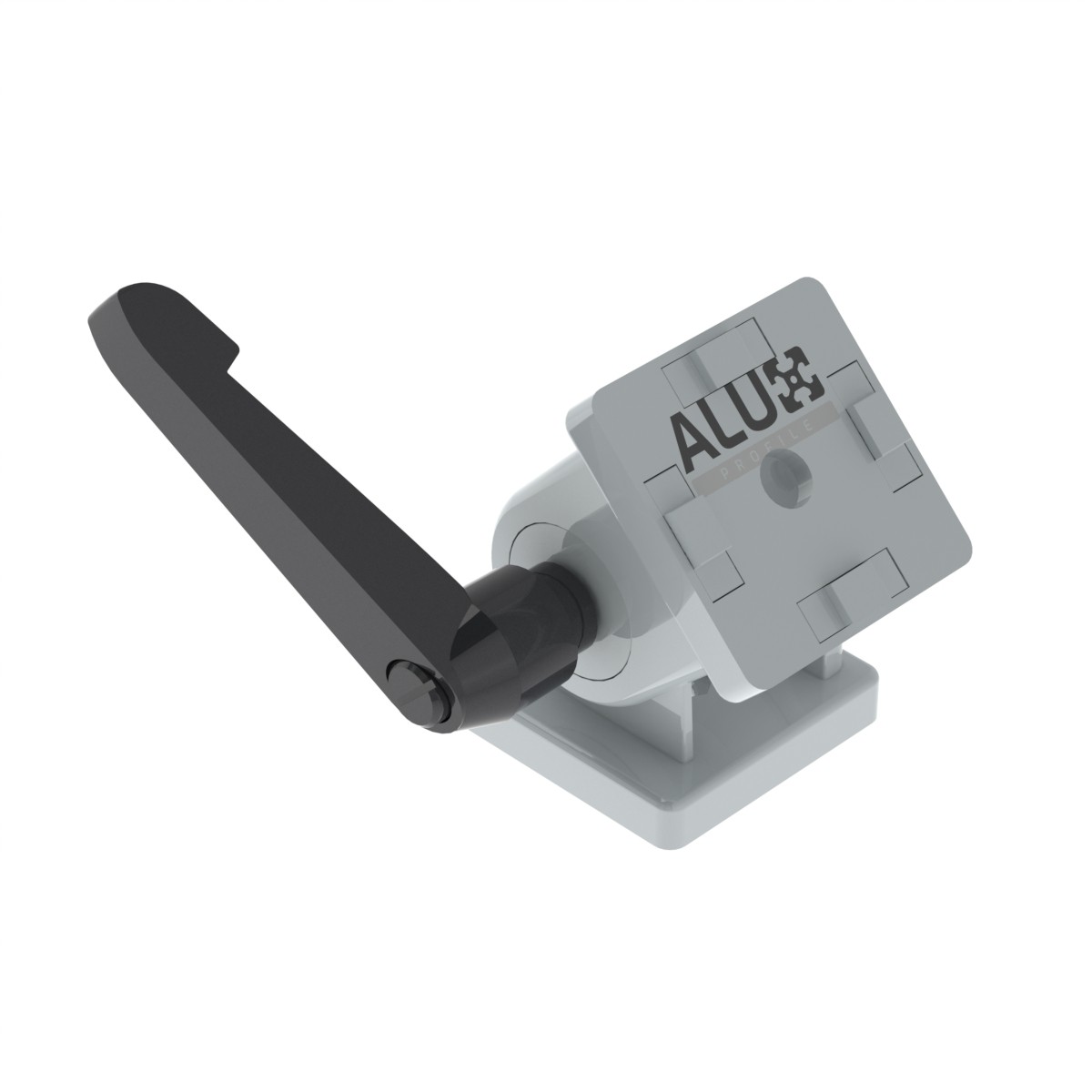

Articulation 45 avec levier de blocage – pour profils aluminium série 45

L’articulation 45 avec levier de blocage est une charnière réglable robuste pour profilé en aluminium 4545 à rainure 8 ou 10. Elle permet de faire pivoter deux profils ou un profil et un panneau, puis de verrouiller solidement l’angle souhaité — idéale pour les protections réglables, portes, trappes et postes de travail modulaires.

Principaux avantages

• Ajustement verrouillable : Réglez et bloquez l’angle grâce au levier intégré — idéal pour un positionnement précis et répétable.
• Grande amplitude d’ouverture : Environ 178°, adaptée aux configurations ouvertes ou repliées.
• Conception industrielle robuste : Corps en zamak moulé sous pression et levier en PA-GF (polyamide renforcé fibre de verre) pour une durabilité maximale.
• Intégration soignée : Format compact conçu pour la série 45, assurant une finition propre sans supports encombrants.

Compatibilité système

Conçue pour les profils aluminium série 45 avec rainure 8 ou rainure 10. Compatible avec les systèmes BSB, BSP, B-Type et BOSCH Rexroth, assurant une compatibilité totale avec la plupart des cadres modulaires européens.

Applications typiques

• Protections, portes et panneaux d’accès réglables
• Montages inclinables, cadres de machines et structures pliantes
• Bras articulés, supports modulaires et dispositifs ajustables
• Supports d’écran, de table ou de mobilier industriel

Mode de fonctionnement

1. Fixez les deux parties de l’articulation sur les profils (profil–profil ou profil–panneau) à l’aide de la visserie rainure 8 ou 10.
2. Réglez l’angle souhaité (jusqu’à ~178°), puis serrez le levier pour verrouiller la position.
3. Desserrez pour ajuster à nouveau, puis resserrez pour fixer.

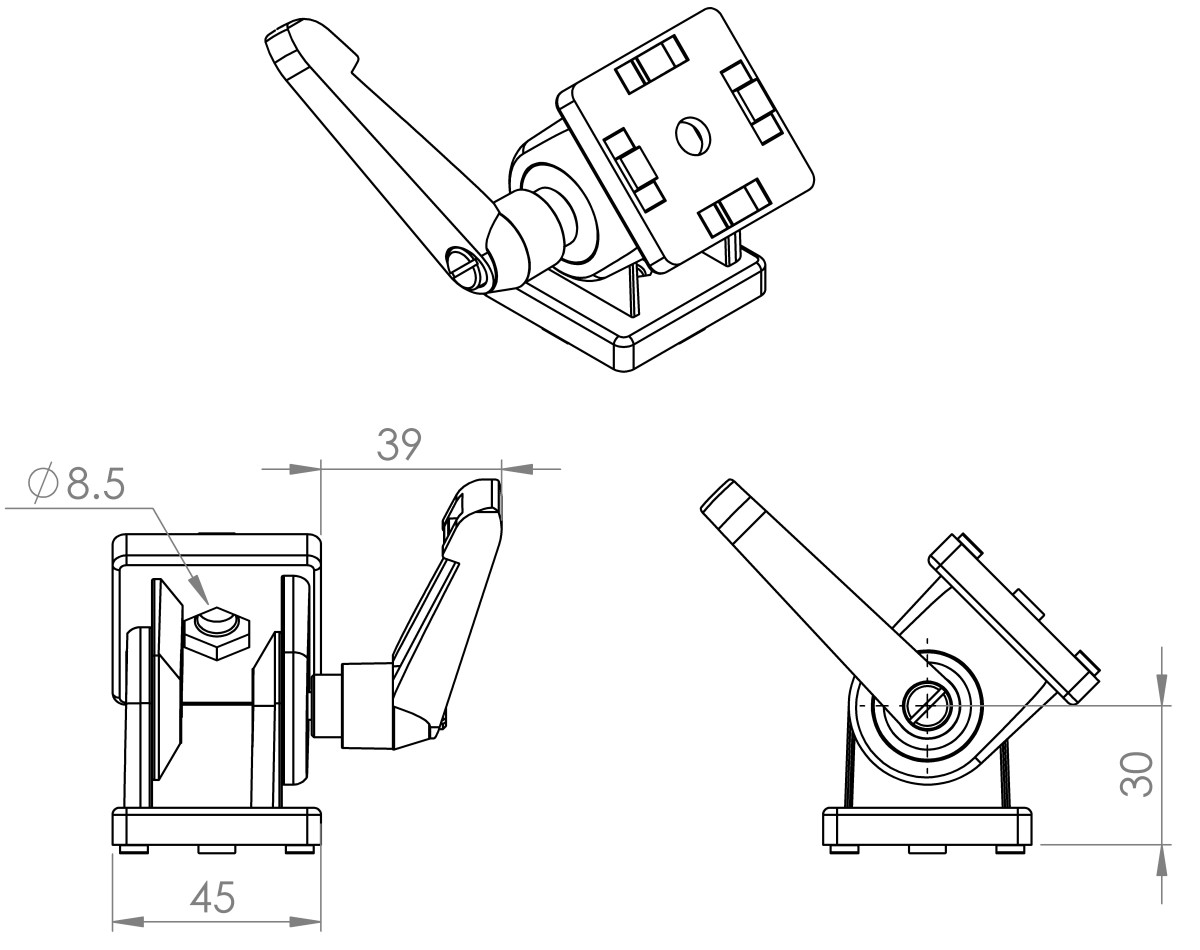

Détails techniques

• Référence : Articulation 45 avec levier de blocage
• Profil/rainure : Série 45, rainure 8 / rainure 10
• Angle d’ouverture : ~178°
• Alésage ØD (montage) : ~8,5 mm
• Matériaux : Corps en zamak moulé sous pression ; levier en PA-GF
• Poids : Environ 317 g

Contenu de la livraison

• Articulation complète avec levier de blocage

Pourquoi choisir cette articulation ?

Contrairement aux équerres fixes ou aux charnières standards, l’articulation 45 avec levier de blocage offre un réglage rapide et sans outil de l’angle avec un verrouillage sûr. C’est la solution idéale pour les assemblages dynamiques sur profils série 45 ou compatibles B-Type/BOSCH Rexroth, où la solidité, la stabilité et la flexibilité sont essentielles.
