Articulation 30 avec levier de blocage – pour profils aluminium série 30 rainure 8

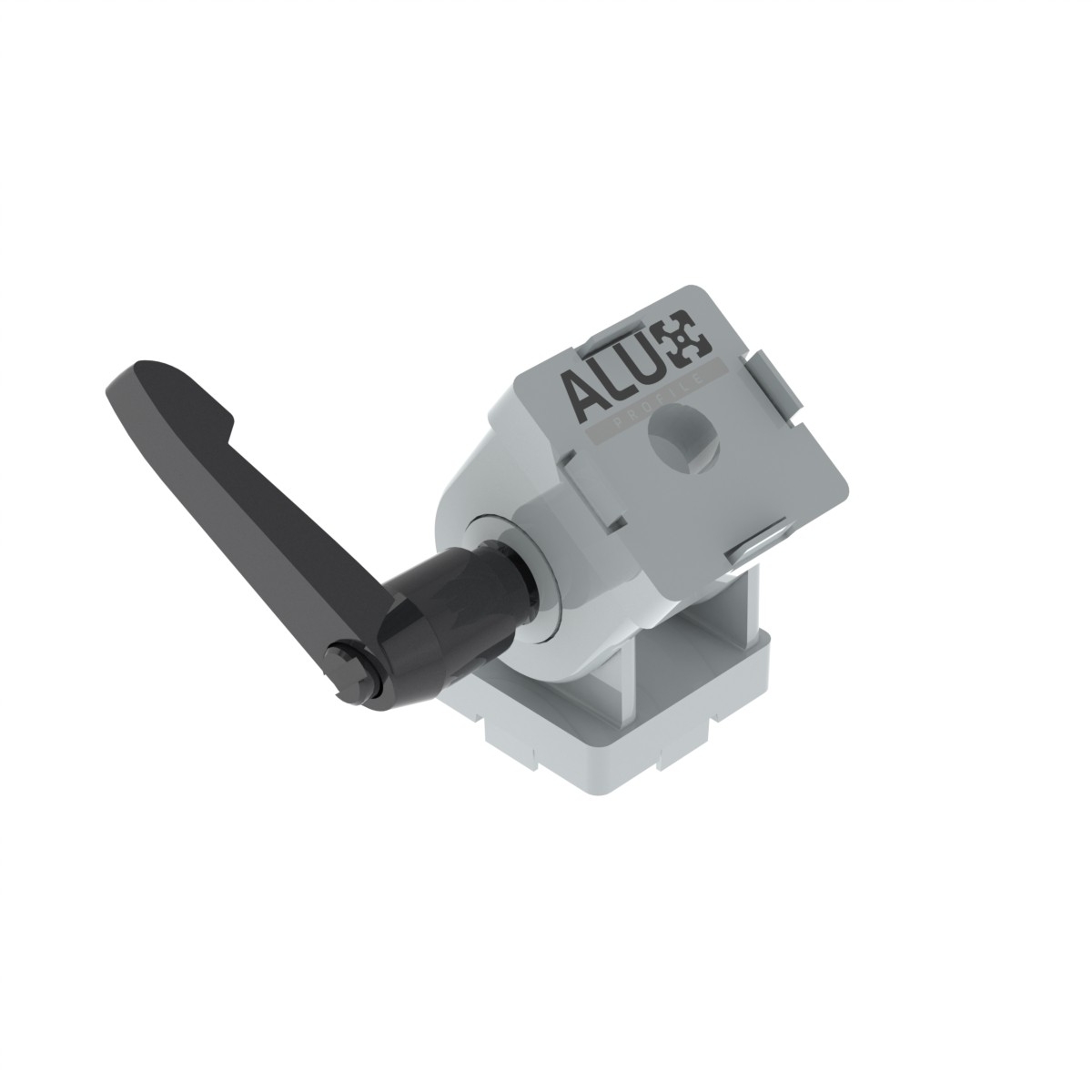

L’articulation 30 avec levier de blocage est une charnière réglable pour profils aluminium de 30 mm avec rainure 8. Elle permet de faire pivoter deux profils ou un profil et un panneau, puis de verrouiller solidement l’angle souhaité — idéale pour les protections réglables, les cadres pliants, les bras d’écran, les trappes et les structures modulaires.

Principaux avantages

• Ajustable et verrouillable : Réglez et fixez l’angle grâce au levier intégré — parfait pour des positions répétables.
• Large amplitude d’ouverture : Environ 182°, adaptée aux positions ouvertes ou repliées.
• Structure robuste : Corps en zamak moulé sous pression, levier en polyamide renforcé de fibres de verre pour un usage industriel durable.
• Design compact et épuré : Conçu pour les profils série 30 rainure 8, offrant un montage discret sans supports encombrants.

Compatibilité système

Conçue pour les profils série 30 (30×30) à rainure 8. L’installation standard s’effectue directement dans la rainure du profil ; certaines variantes permettent également un montage en bout (taraudé) selon les besoins du projet.

Cette articulation est entièrement compatible avec les systèmes BSB, BSP, B-Type et BOSCH Rexroth à rainure 8, ce qui lui permet de s’intégrer parfaitement à la majorité des structures modulaires série 30 utilisées en Europe et dans l’industrie.

Applications typiques

• Capots et protections réglables
• Supports inclinables, bancs d’essai et montages modulaires
• Cadres pliants, bras articulés et fixations d’accessoires
• Supports d’écran, d’éclairage ou d’équipements légers

Mode de fonctionnement

1. Fixez les deux parties de l’articulation sur les profils (profil–profil ou profil–panneau) à l’aide de la visserie rainure 8.
2. Réglez l’angle souhaité (jusqu’à ~182°) puis serrez le levier pour bloquer la position.
3. Desserrez le levier pour réajuster l’angle si nécessaire, puis resserrez pour verrouiller à nouveau.

Détails techniques

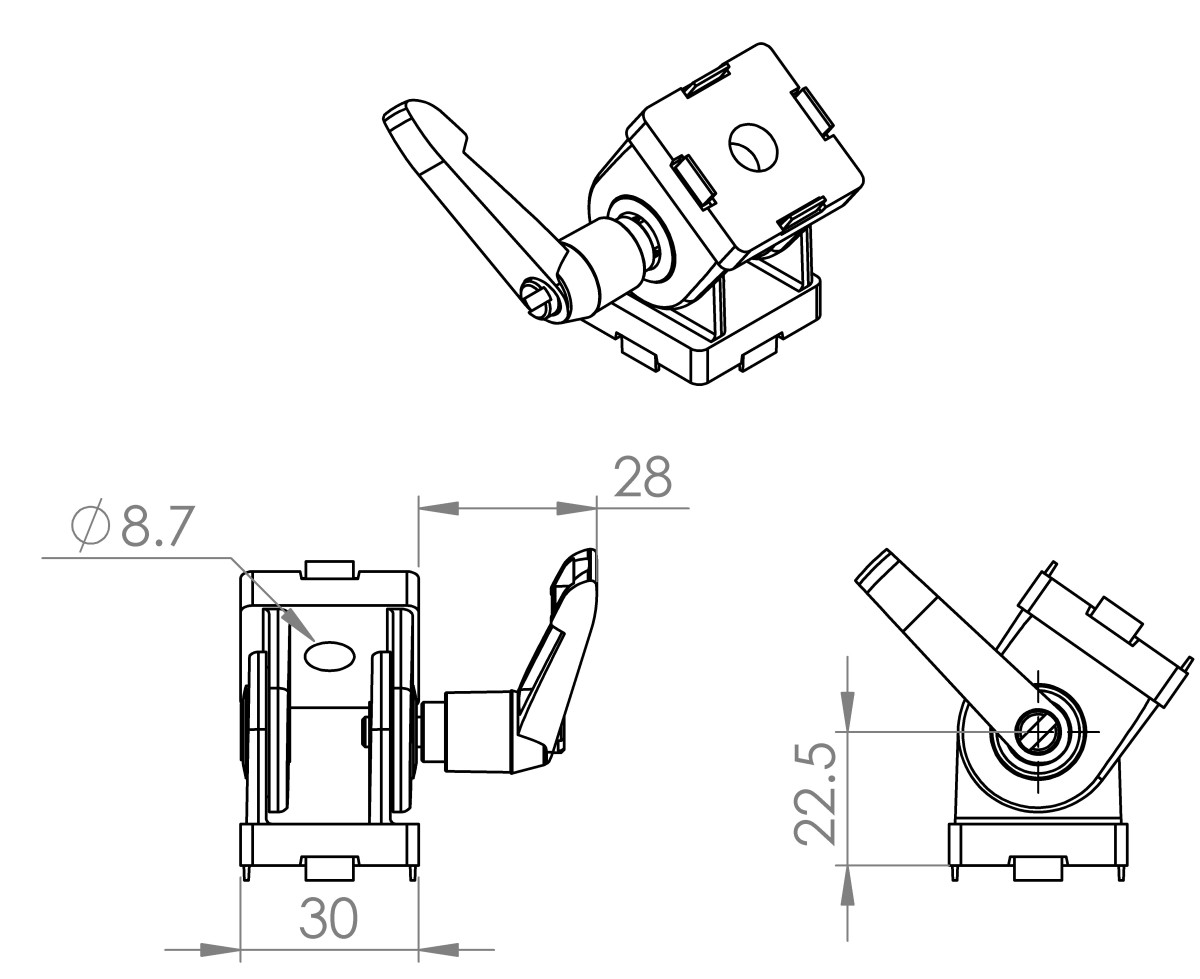

• Référence : TC1-30-Handle (Articulation 30 avec levier de blocage)
• Profil/rainure : Série 30, rainure 8
• Angle d’ouverture : ~182°
• Alésage ØD (montage) : ~8,3 mm
• Matériaux : Corps en zamak moulé sous pression ; levier en PA-GF (polyamide renforcé fibres de verre)
• Poids : Environ 156 g

Contenu de la livraison

• Articulation complète avec levier de blocage (la visserie peut varier selon le fournisseur)

Pourquoi choisir cette articulation ?

Contrairement aux équerres fixes ou aux charnières simples, une articulation verrouillable offre un réglage d’angle rapide et sans outil avec un blocage sûr — idéale pour les montages ajustables et les mécanismes modulaires sur profils série 30 ou compatibles B-Type/BOSCH.
