Connecteur à vis 30 (M8) – connecteur interne pour profils aluminium série 30 (rainures libres)

Le connecteur à vis 30 (M8) est une fixation interne compacte conçue pour assembler des profils aluminium série 30 avec une liaison propre et presque invisible. Comme le connecteur se place à l’intérieur du profil et ne nécessite pas d’équerres externes, les rainures en T restent libres—idéal si vous souhaitez continuer à fixer plaques, panneaux, supports, capteurs ou accessoires dans les rainures après l’assemblage.

Ce connecteur est particulièrement utile pour des constructions soignées, ou lorsque vous voulez éviter des éléments saillants dans des espaces réduits.

Important : filetage M8 + trou d’accès requis

Pour le montage, un filetage M8 (trou taraudé) est nécessaire dans le profil, ainsi qu’un trou d’accès permettant de passer une clé Allen pour serrer la vis. Une fois serré, le connecteur serre l’assemblage solidement depuis l’intérieur.

Plaque anti-rotation pour une liaison stable

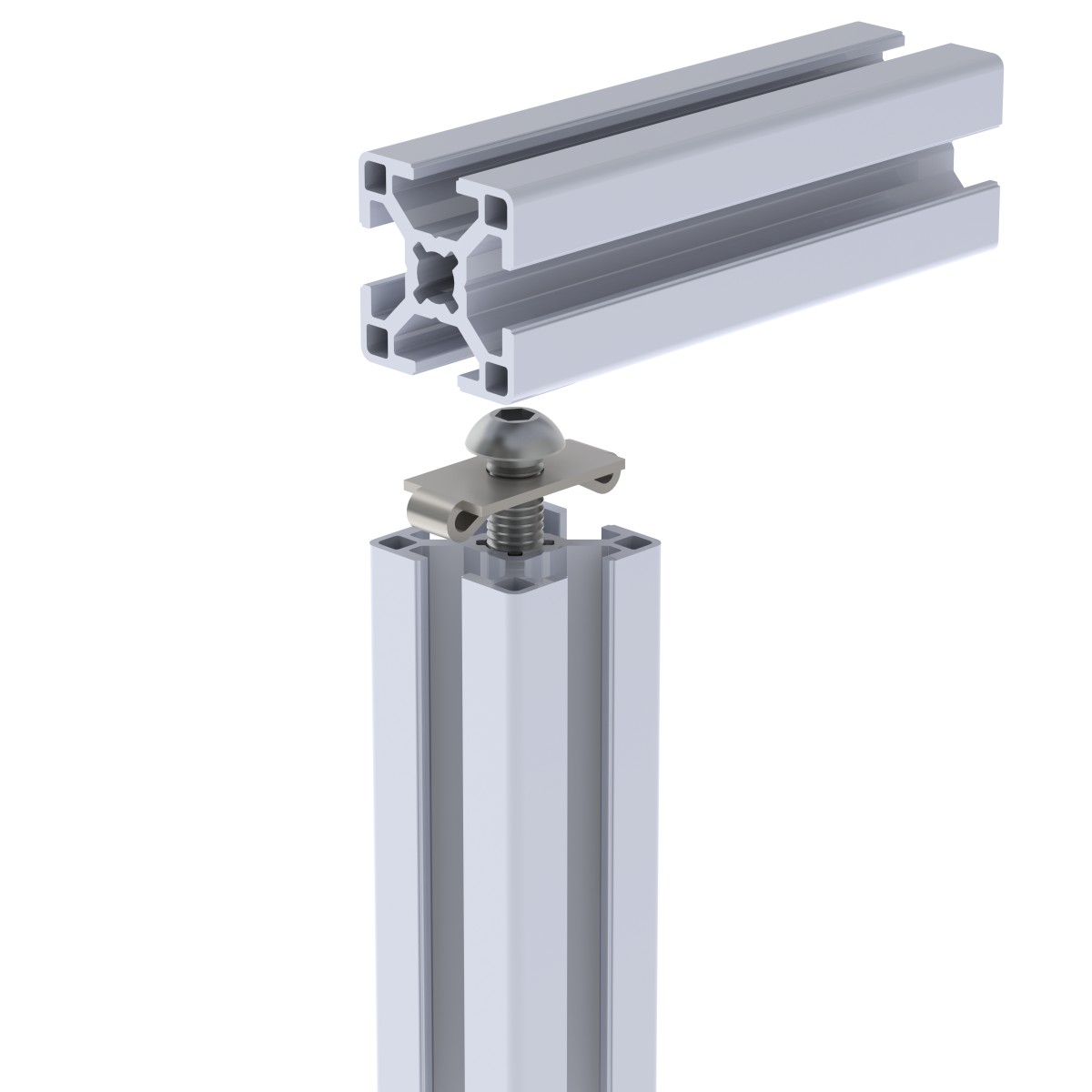

Le connecteur est livré avec une plaque (voir images produit). Cette plaque s’engage dans la géométrie du profil et empêche les profils assemblés de tourner l’un par rapport à l’autre, améliorant la stabilité et la répétabilité de la liaison.

Contenu

• Vis ISO 7380 M8x25 (tête bombée, six pans creux)
• Plaque de connecteur anti-rotation

Avantages

• Liaison presque invisible (fixation interne, extérieur propre)
• Rainures en T libres pour accessoires, plaques et panneaux
• Conception anti-rotation limitant la torsion des profils
• Solution solide et pratique pour de nombreuses constructions série 30
