Connecteur central 10 – 90 degré

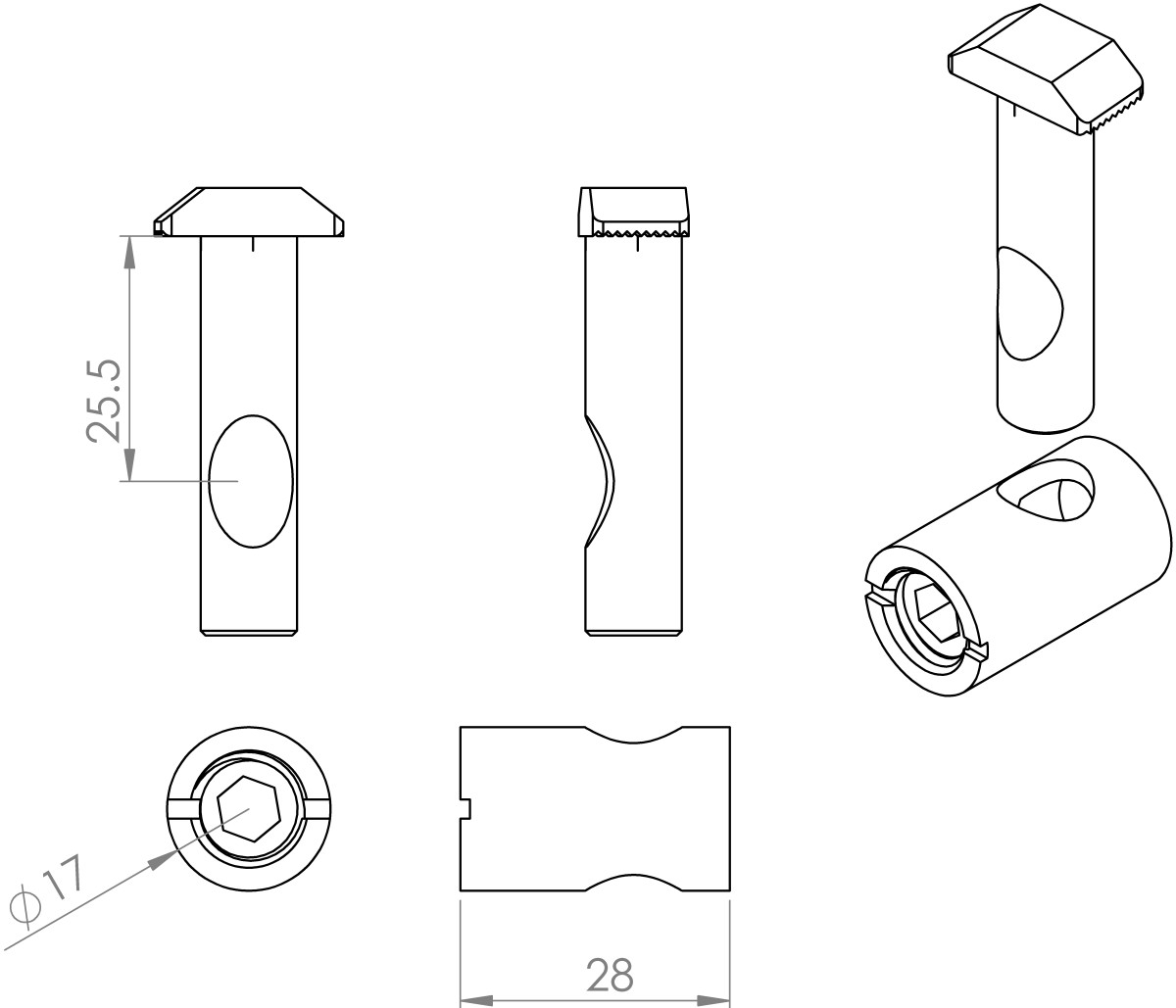

Connecteur central à 90 degrés (Ø17 mm) – connecteur interne pour profils aluminium série 45 (rainures libres)

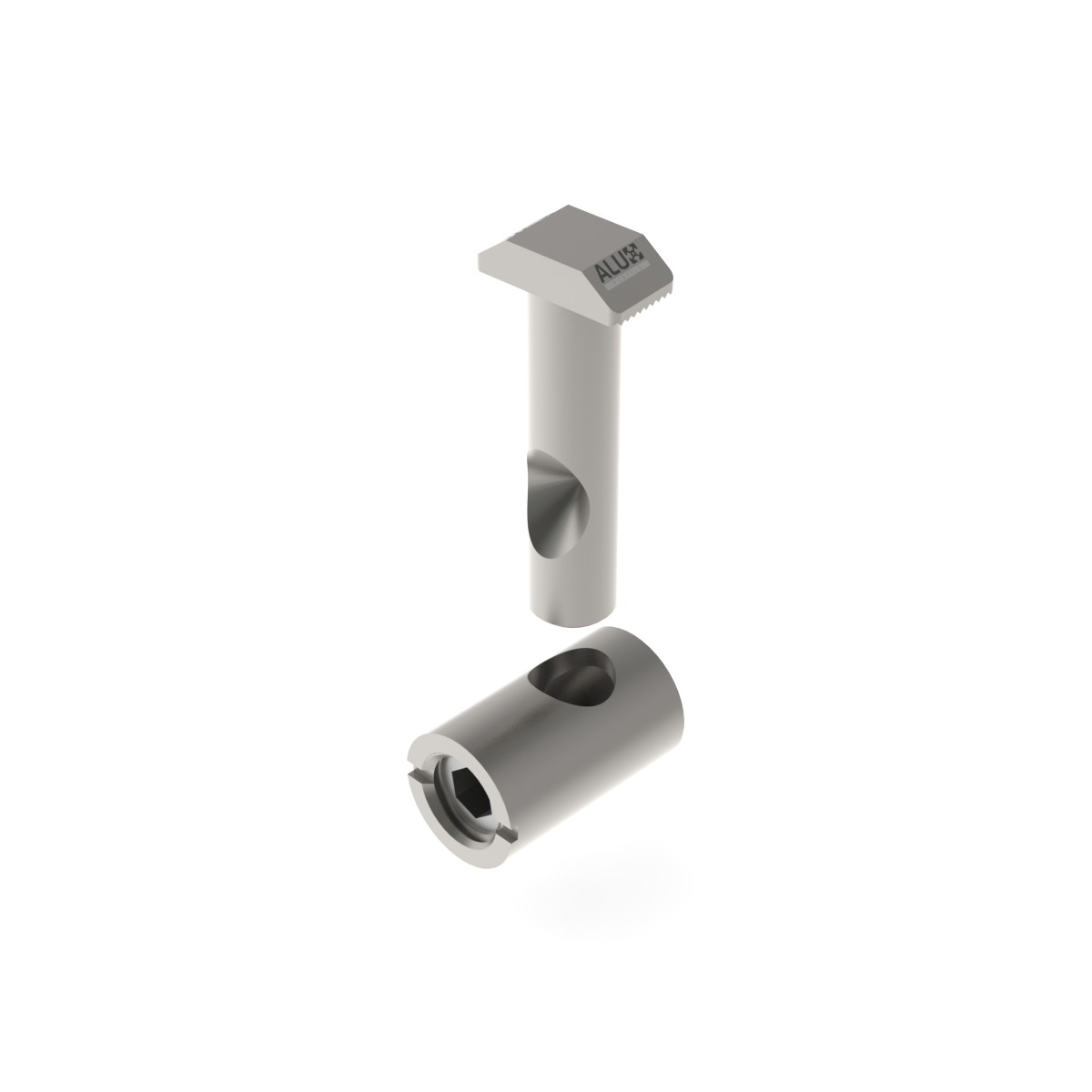

Le connecteur central à 90 degrés (Ø17 mm) est un connecteur interne compact conçu pour les assemblages à 90° sur profils aluminium série 45. C’est une excellente solution si vous souhaitez une liaison propre tout en gardant les rainures en T disponibles pour fixer ensuite des plaques, panneaux, supports, capteurs, supports de câbles ou accessoires.

Comme le connecteur se place en grande partie à l’intérieur du profil, il permet une finition extérieure nette avec un minimum de visserie visible. Idéal pour bâtis machines, protections, postes de travail, structures d’automatisation et constructions modulaires en série 45, lorsque l’esthétique et l’espace de rainure utilisable comptent.

Montage (usinage du profil requis)

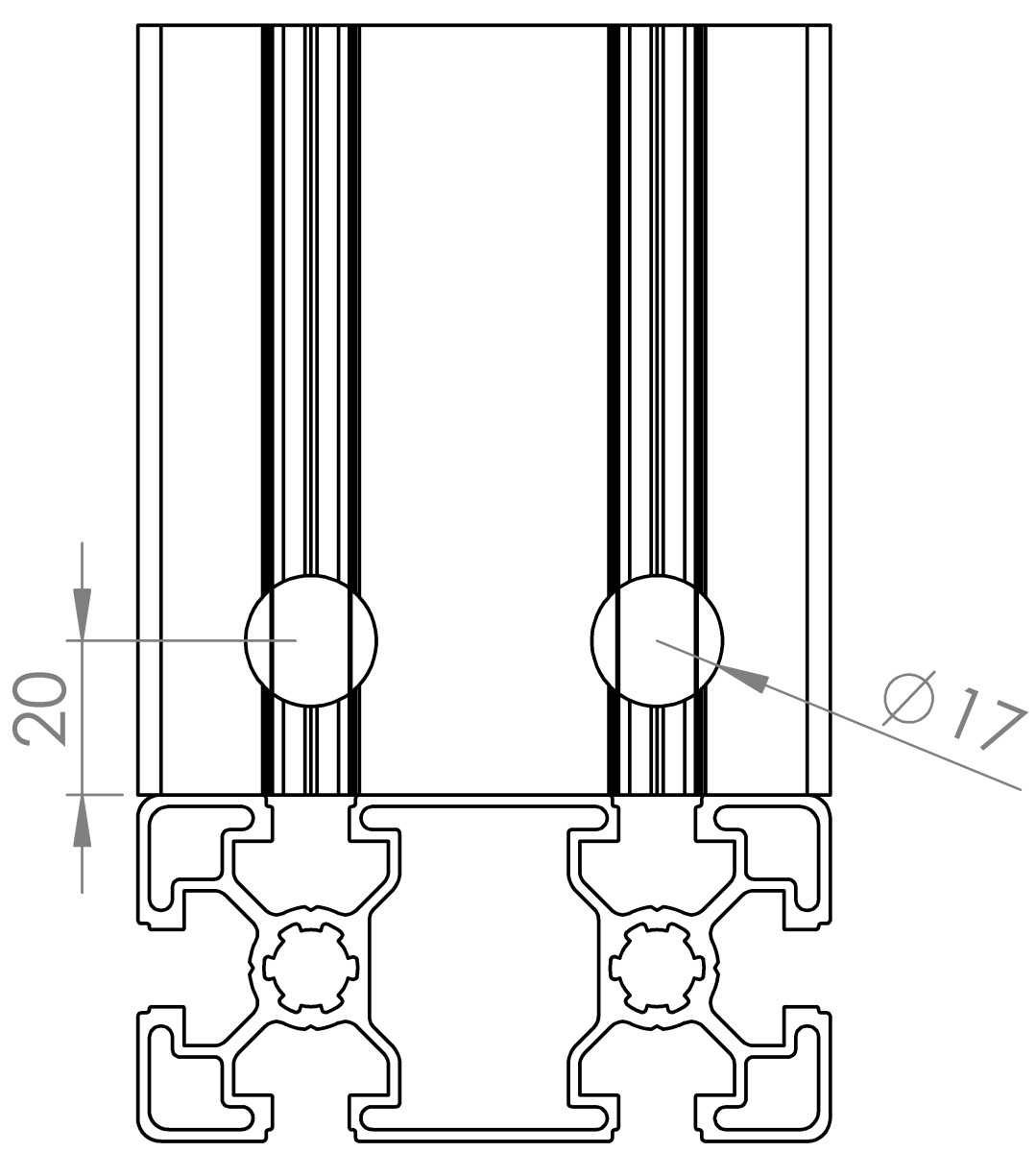

Pour l’installation, il faut percer ou fraiser un trou d’accès dans le profil. La position du trou le long du profil dépend du système de profilés (géométrie du profil et position du connecteur). Le connecteur est ensuite inséré et serré via ce trou à l’aide d’une clé hexagonale. Une fois serré, il se verrouille dans la rainure et serre solidement l’assemblage à angle droit.

Pourquoi choisir ce connecteur central série 45 ?

• Conçu pour les profils série 45 avec un corps de connecteur robuste Ø17 mm
• Assemblage à angle droit avec une solution interne
• Rainures en T libres pour les montages et ajustements ultérieurs
• Aspect propre : très peu de pièces visibles à l’extérieur
• Montage rapide une fois le trou réalisé

Versions 0° et 90°

Il s’agit de la version 90 degrés pour les assemblages d’angle. Une version 0 degré est également disponible pour les liaisons en ligne, avec le même avantage de rainures libres.
