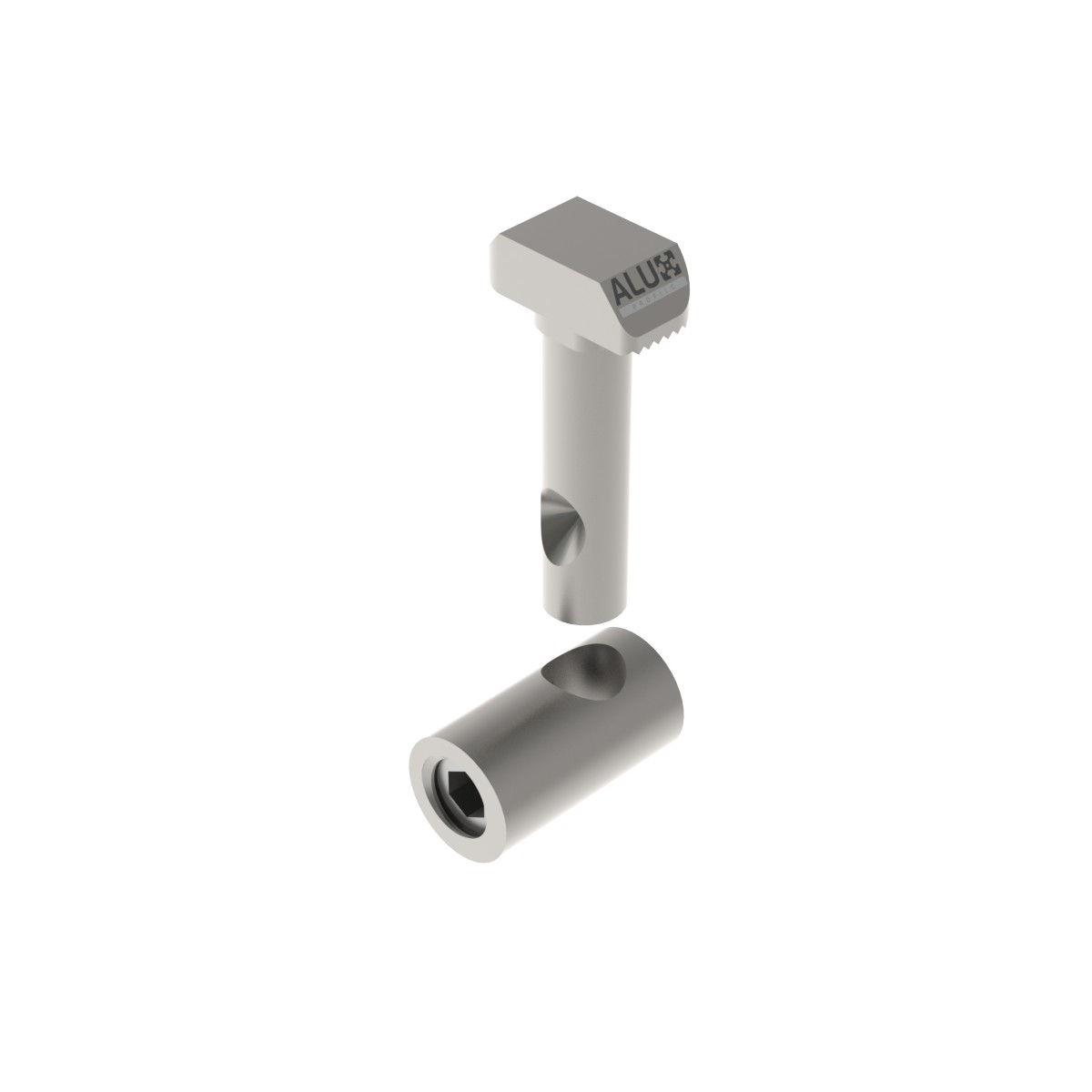

Connecteur central à 90 degrés

Connecteur central à 90 degrés – connecteur interne pour assemblages à angle droit (rainures libres)

Le connecteur central à 90 degrés est un connecteur interne compact conçu pour les assemblages à 90° dans les constructions en profils aluminium. Le montage nécessite un trou d’accès Ø11 mm dans un profil, mais offre un avantage majeur : les autres rainures en T restent entièrement libres. Vous pouvez ainsi continuer à utiliser les rainures pour fixer des plaques, panneaux, équerres, capteurs, supports de câbles ou accessoires après l’assemblage.

Comme le connecteur se place en grande partie à l’intérieur du profil, il permet une finition extérieure nette avec un minimum de visserie visible—idéal pour bâtis machines, protections, postes de travail, structures d’automatisation et constructions modulaires en profilés aluminium, lorsque l’esthétique et l’espace de rainure utilisable comptent.

Montage (usinage du profil requis)

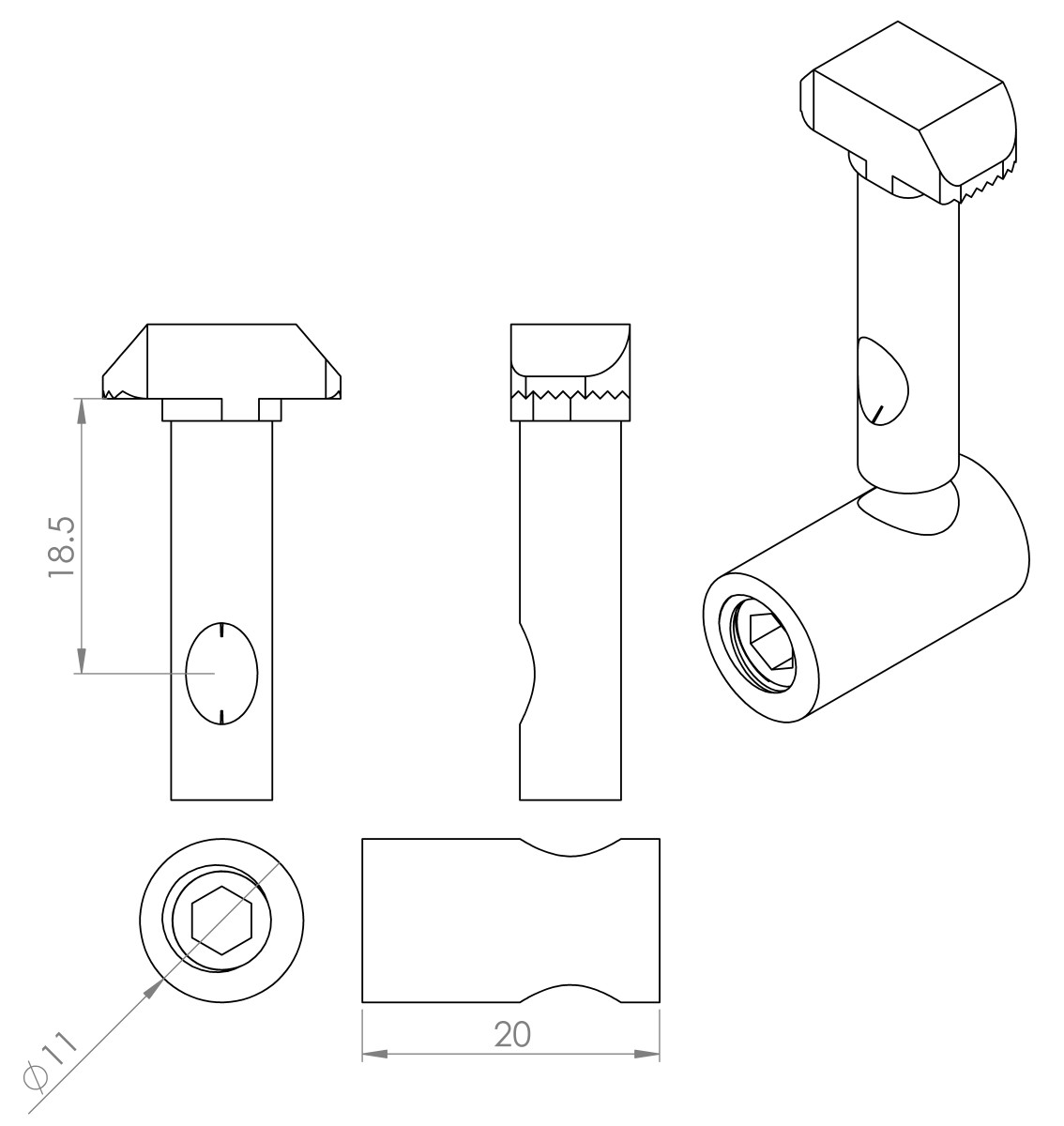

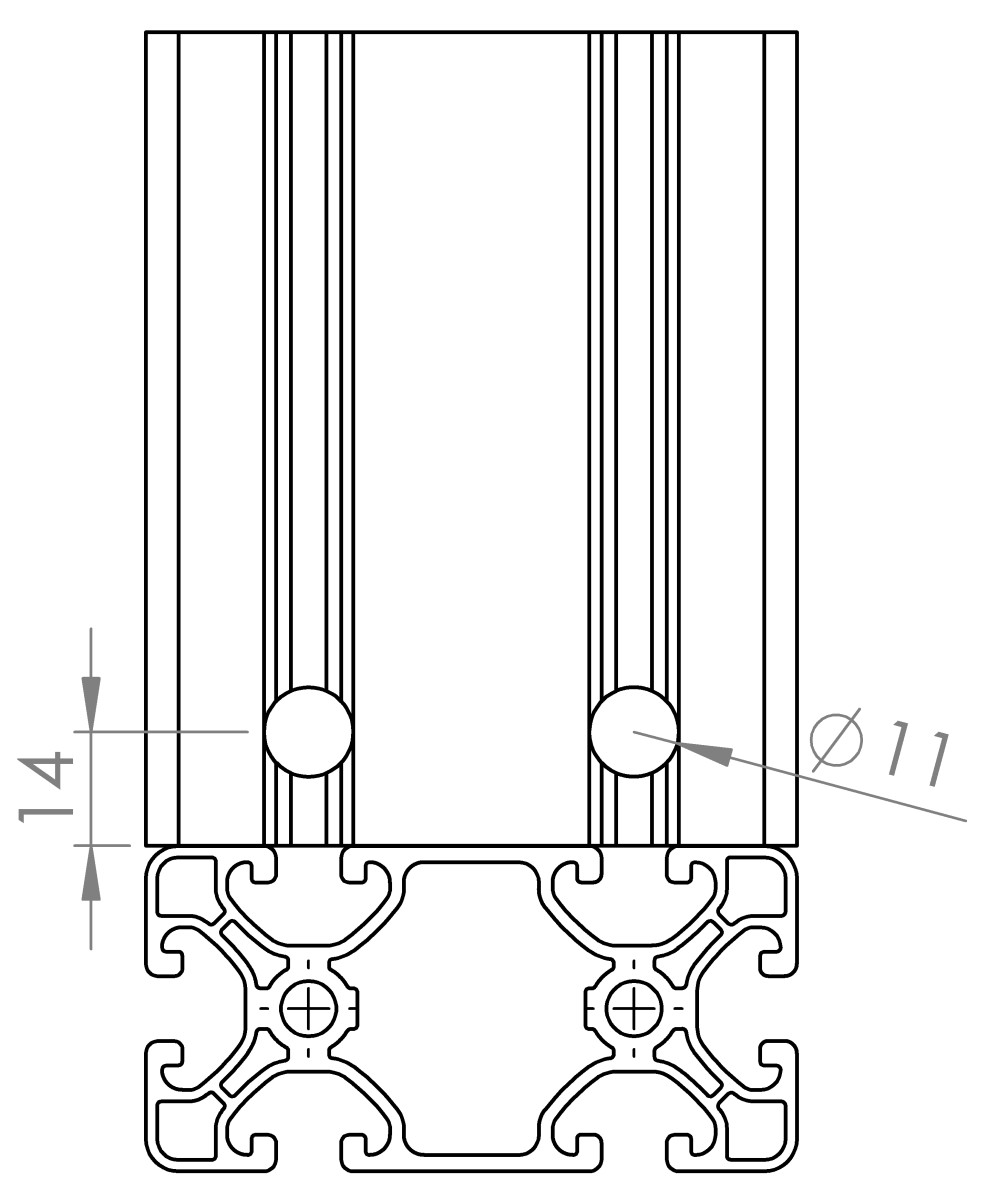

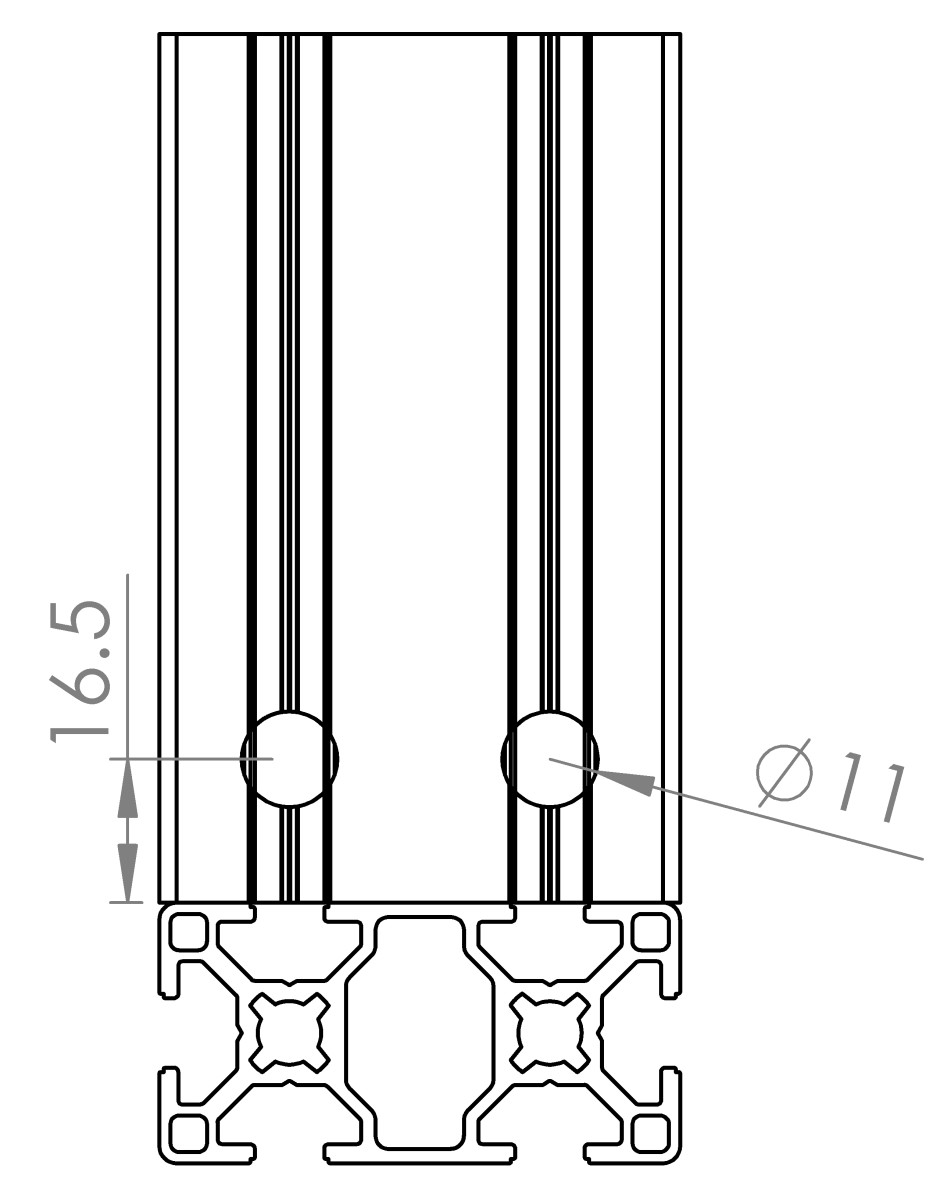

Pour l’installation du connecteur 90°, il faut percer ou fraiser un trou d’accès Ø11 mm dans le profil. La position du trou le long du profil dépend du système de profilés (géométrie du profil et position du connecteur). Le connecteur est ensuite inséré et serré via ce trou à l’aide d’une clé hexagonale. Une fois serré, il se verrouille dans la rainure et serre solidement l’assemblage à angle droit.

Pourquoi choisir un connecteur central 90° ?

• Assemblage à angle droit avec une solution interne
• Rainures en T libres pour les montages et ajustements ultérieurs
• Aspect propre : très peu de pièces visibles à l’extérieur
• Montage rapide une fois le trou réalisé
• Parfait pour les constructions modulaires où les accessoires doivent pouvoir rester coulissants dans la rainure

Versions 0° et 90°

Il s’agit de la version 90 degrés pour les assemblages d’angle. Une version 0 degré est également disponible pour les liaisons en ligne, avec le même avantage de rainures libres.
