Connecteur central à 0 degrés

Connecteur central à 0 degrés – connecteur interne pour profils aluminium (rainures libres)

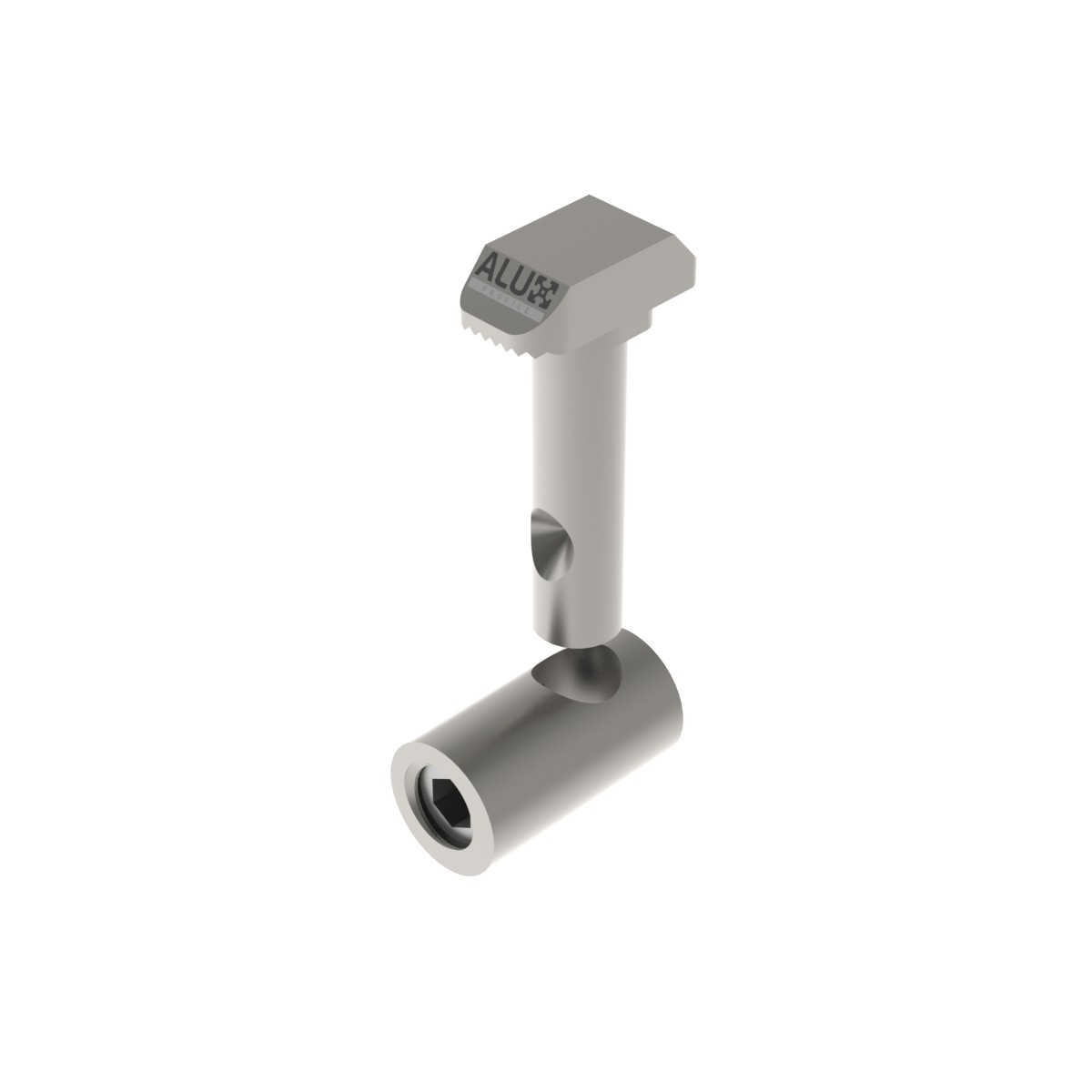

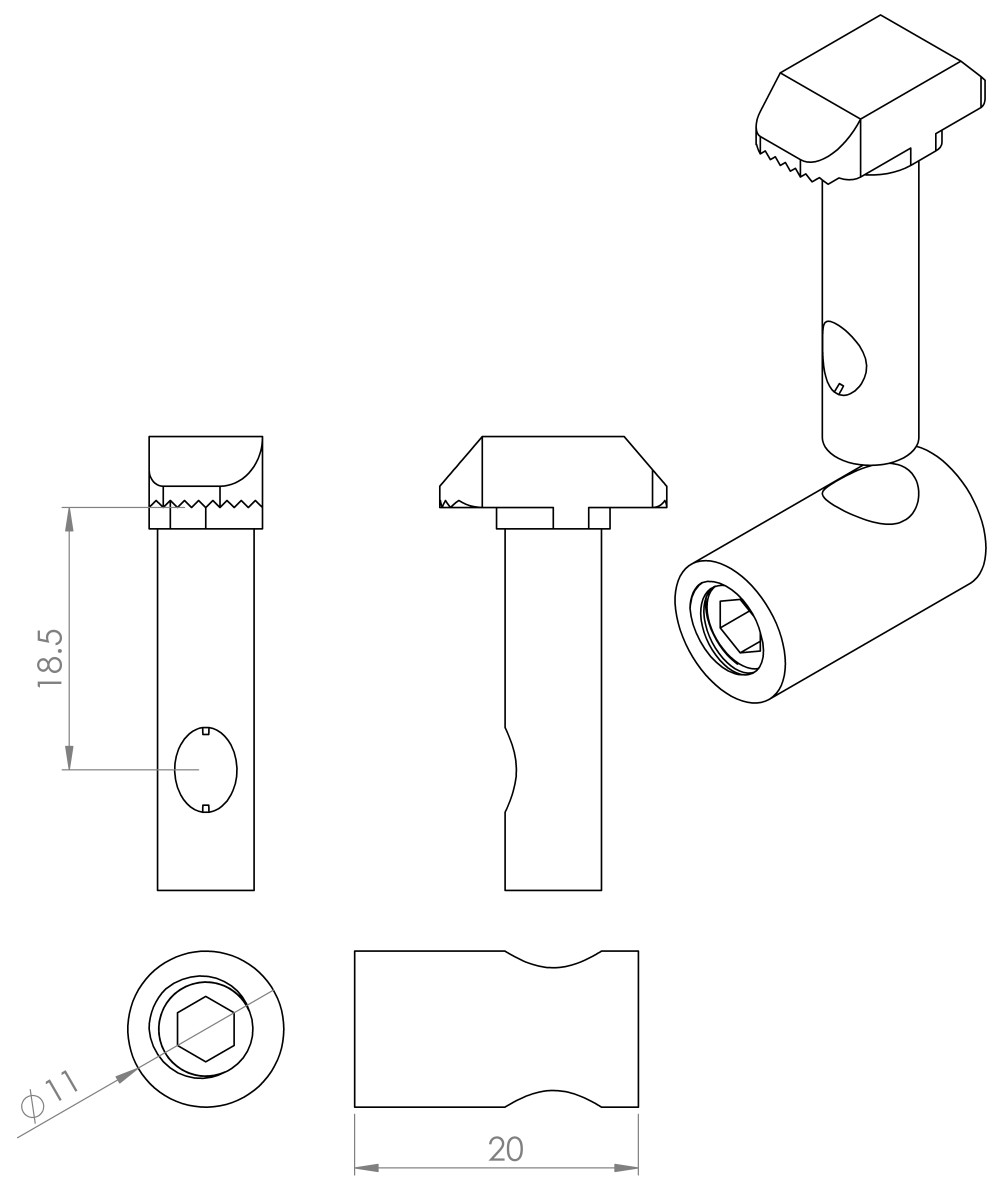

Le connecteur central à 0 degrés est un connecteur interne compact conçu pour assembler rapidement et proprement des constructions en profils aluminium. Le montage nécessite un trou d’accès Ø11 mm dans un profil, mais offre un avantage majeur : les autres rainures en T restent entièrement libres. Vous pouvez ainsi continuer à utiliser les rainures pour fixer des plaques, panneaux, équerres, capteurs, supports de câbles ou accessoires après l’assemblage.

Comme le connecteur se place en grande partie à l’intérieur du profil, il permet une finition extérieure nette avec un minimum de visserie visible. Idéal pour bâtis machines, protections, postes de travail, structures d’automatisation et constructions générales en profilés aluminium, lorsque vous souhaitez une liaison fiable sans bloquer les rainures.

Montage (usinage du profil requis)

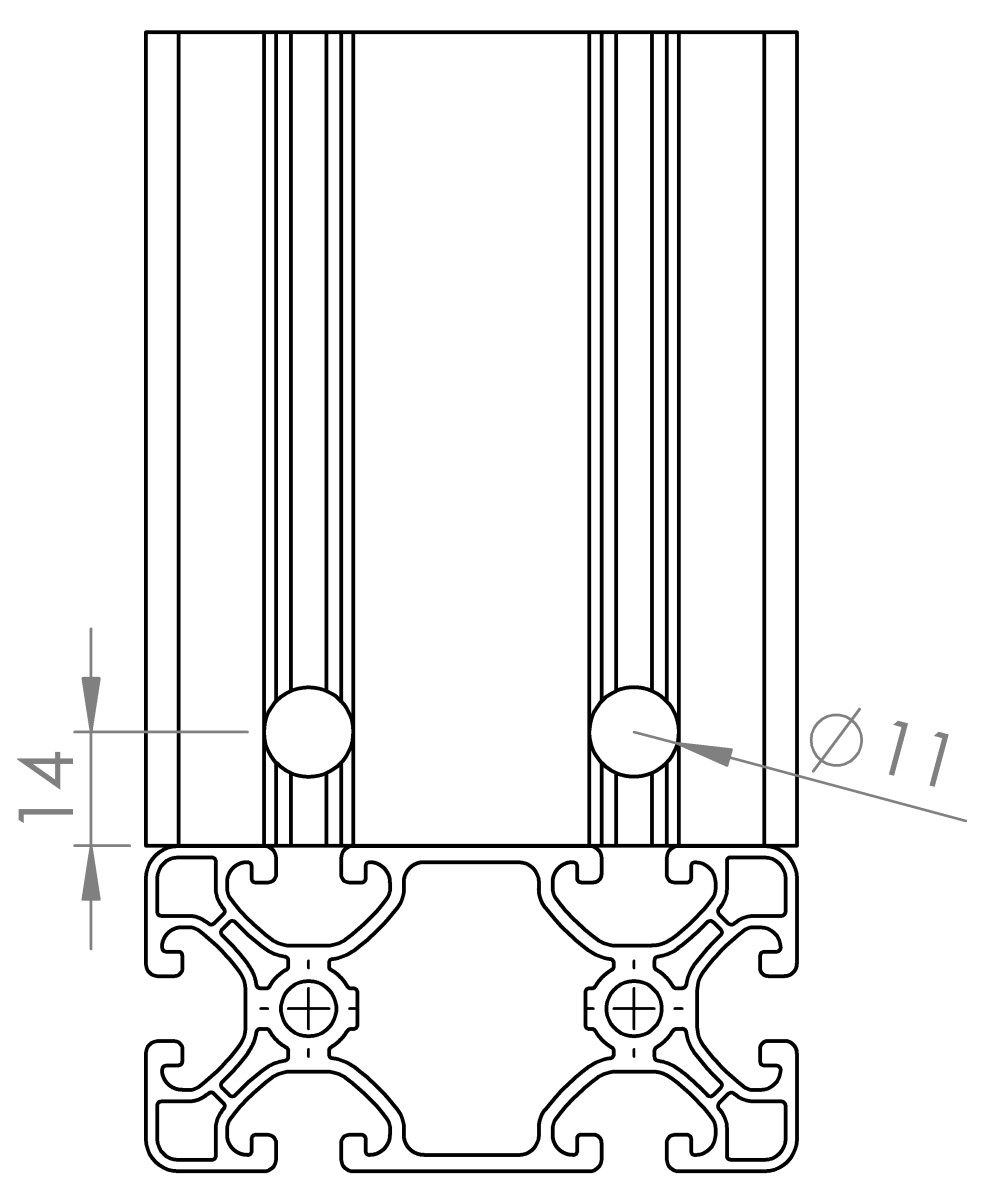

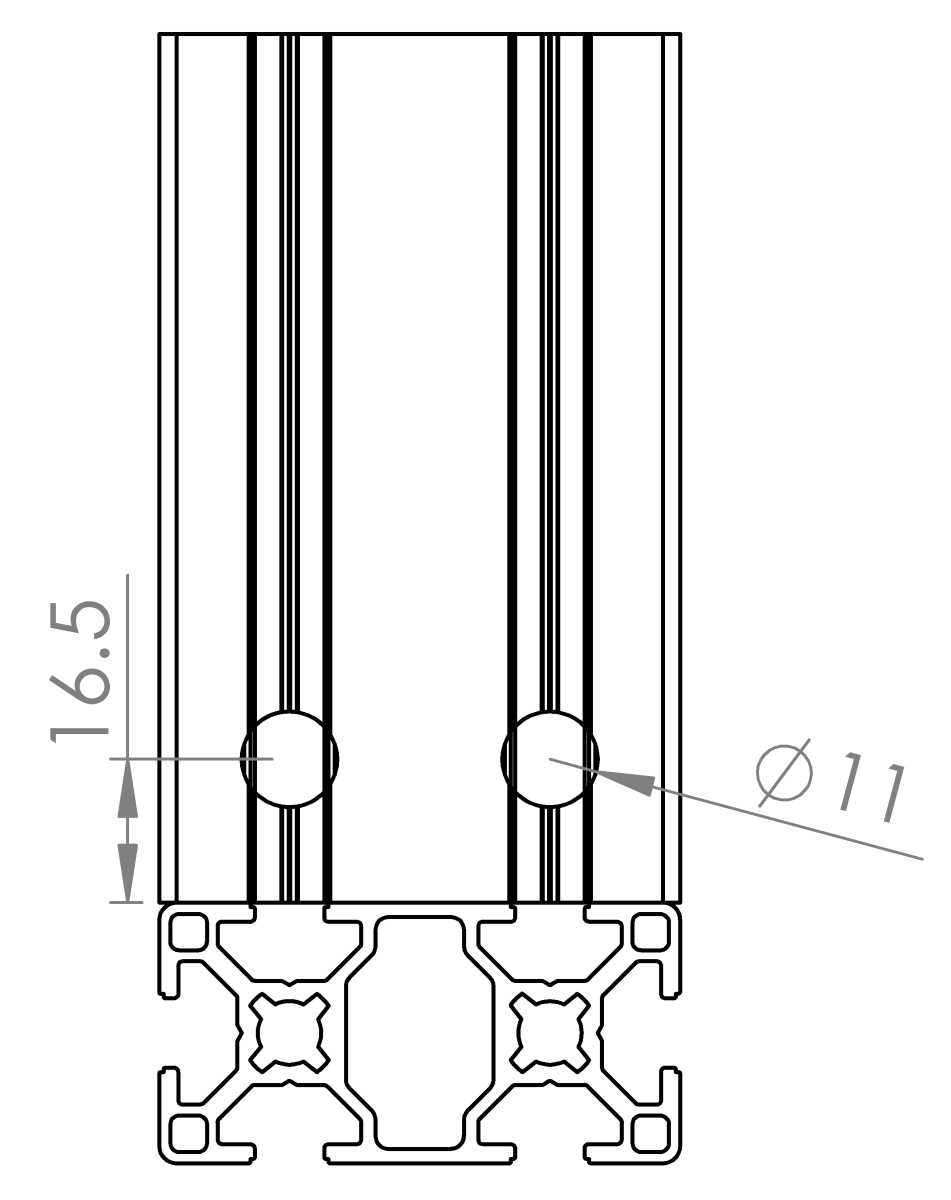

Pour l’installation, il faut percer ou fraiser un trou d’accès Ø11 mm dans le profil. La position du trou le long du profil dépend du système de profilés (géométrie du profil et position du connecteur). Le connecteur est ensuite inséré et serré via ce trou à l’aide d’une clé hexagonale. Une fois serré, il se verrouille dans la rainure et serre l’assemblage.

Pourquoi choisir un connecteur central ?

• Rainures en T libres pour des montages ultérieurs
• Aspect propre : connecteur interne, très peu de pièces visibles
• Montage rapide une fois le trou réalisé
• Parfait pour les constructions modulaires où les accessoires doivent pouvoir rester coulissants dans la rainure

Versions 0° et 90°

Il s’agit de la version 0 degré. Une version 90 degrés est également disponible pour les assemblages à angle droit, avec le même avantage de rainures libres.
