Équerre interne T10

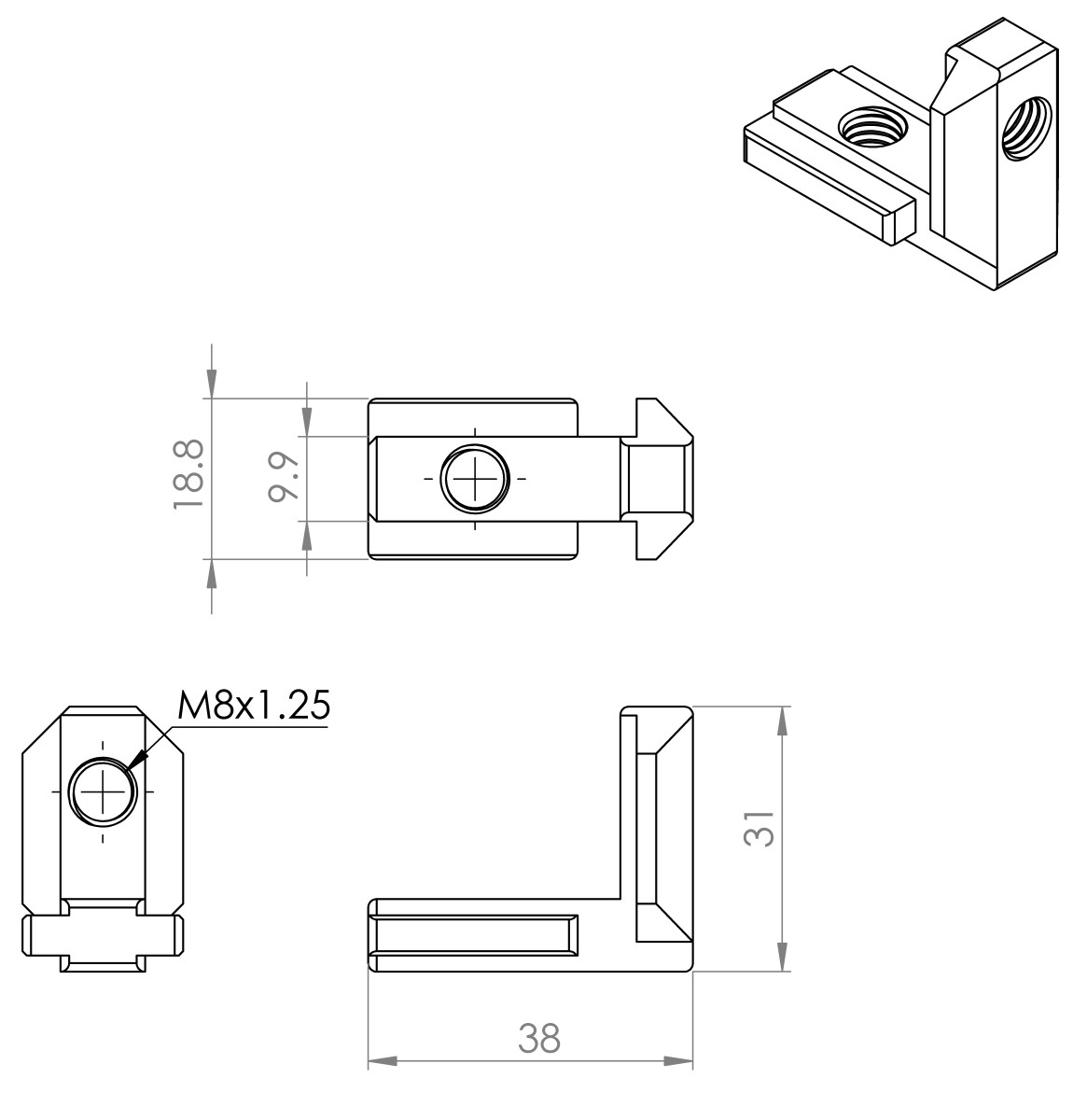

Équerre interne – profils aluminium T-slot 10 (série 45), zinc moulé sous pression, incl. 2x vis sans tête DIN 914 M8x12

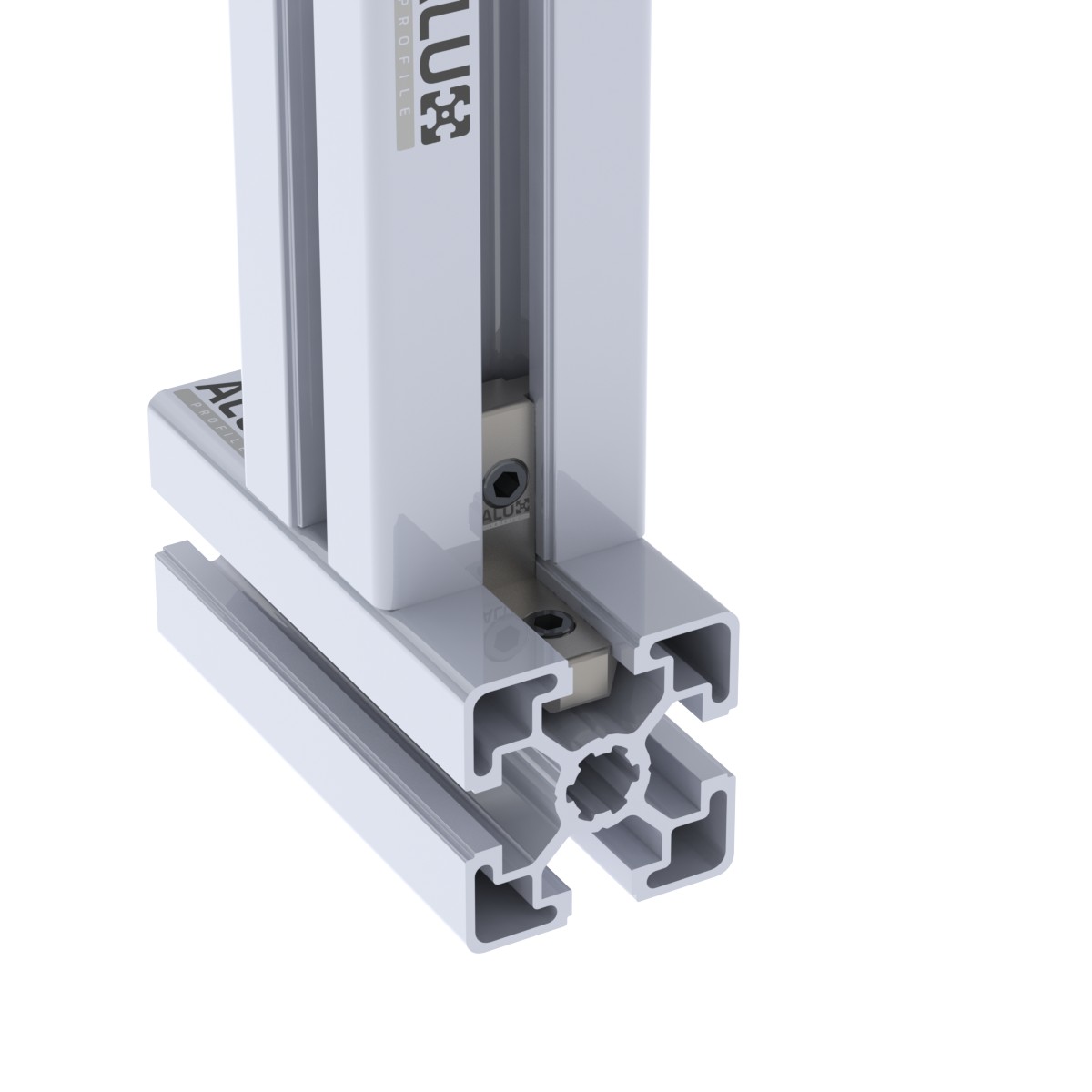

Le équerre interne est une solution pratique et économique pour assembler des profils aluminium de construction T-slot 10, série 45 rapidement et proprement par l’intérieur. Comme le connecteur se place en grande partie dans les rainures du profil, l’extérieur de votre structure reste net—idéal pour les bâtis de machines, protections, postes de travail, prototypes et constructions en profilés aluminium où la rapidité et la simplicité sont essentielles.

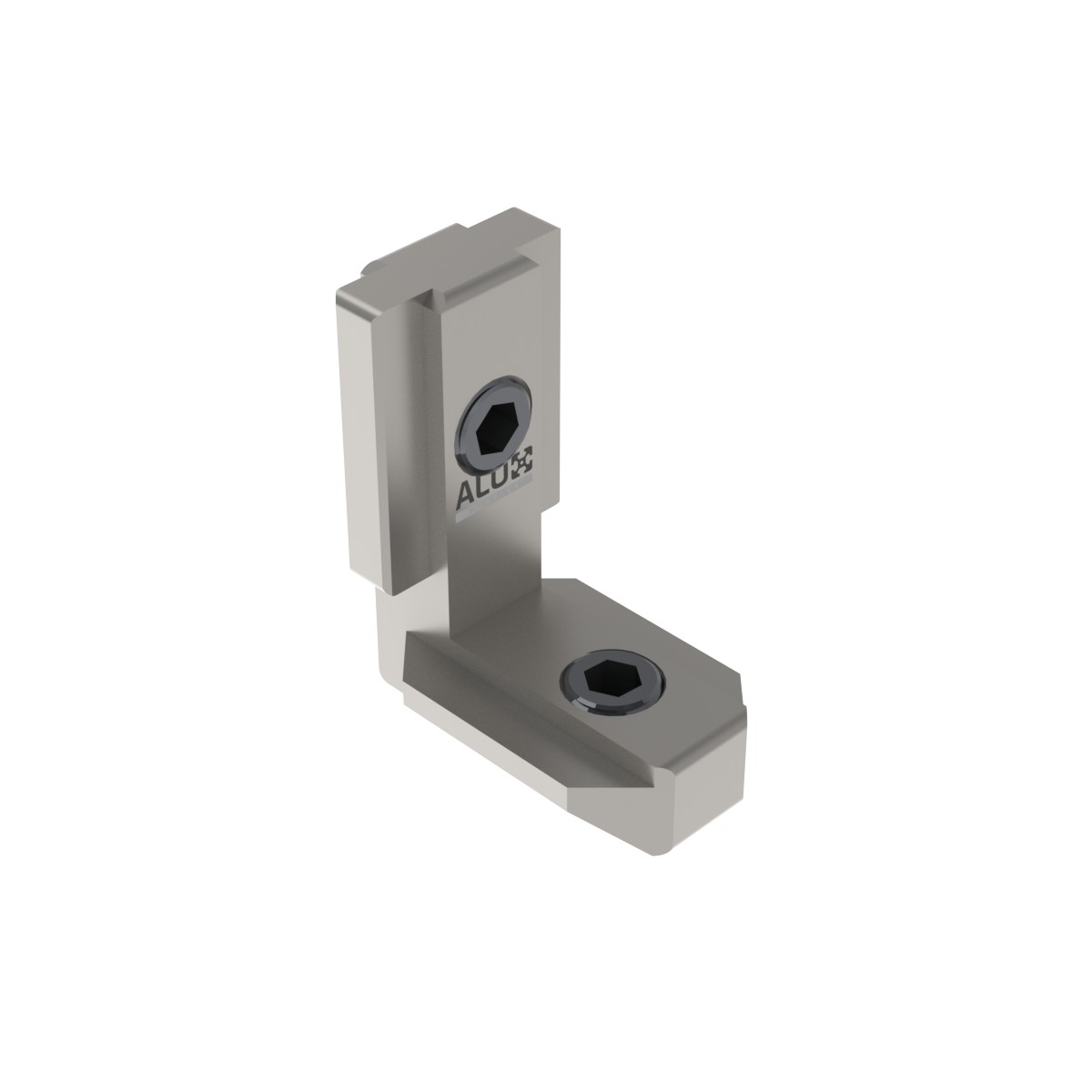

Le corps du connecteur est en zinc moulé sous pression, offrant un bon ajustement et des performances fiables pour un usage courant. Chaque connecteur est livré avec 2x vis sans tête DIN 914 M8x12. Le montage est simple : positionnez le connecteur dans le profil, alignez le second profil, puis serrez les vis sans tête. En serrant, le connecteur se bloque et maintient les profils en position l’un par rapport à l’autre—sans usinage complexe ni outil spécial (une clé hexagonale standard suffit).

Comportement de l’assemblage

Ce type de connecteur interne est principalement conçu pour maintenir les profils en position. Contrairement à certaines méthodes d’assemblage plus robustes, il ne rapproche pas fortement les profils lors du serrage. Il ne s’agit donc pas de l’option la plus résistante pour des applications avec fortes charges en flexion, vibrations importantes, ou lorsque la rigidité maximale de l’assemblage est requise.

Cela reste une excellente solution si vous recherchez :

• Une méthode d’assemblage rapide et économique
• Un montage simple avec un minimum d’effort
• Un assemblage esthétique avec une fixation en grande partie invisible
• De la flexibilité—car vous pouvez ajouter des connecteurs si nécessaire

Pour augmenter la résistance et la stabilité, vous pouvez utiliser plusieurs connecteurs internes par jonction, selon la charge et la taille de votre structure. Cela permet d’augmenter facilement la solidité sans modifier le design.

Caractéristiques principales

• Compatible avec les profils aluminium T-slot 10 / série 45
• Corps de connecteur en zinc moulé sous pression
• Livré avec 2x vis sans tête DIN 914 M8x12
• Montage rapide : insérer, aligner, serrer
• Méthode d’assemblage économique pour de nombreuses structures standard
• Résistance accrue possible avec plusieurs connecteurs par jonction
