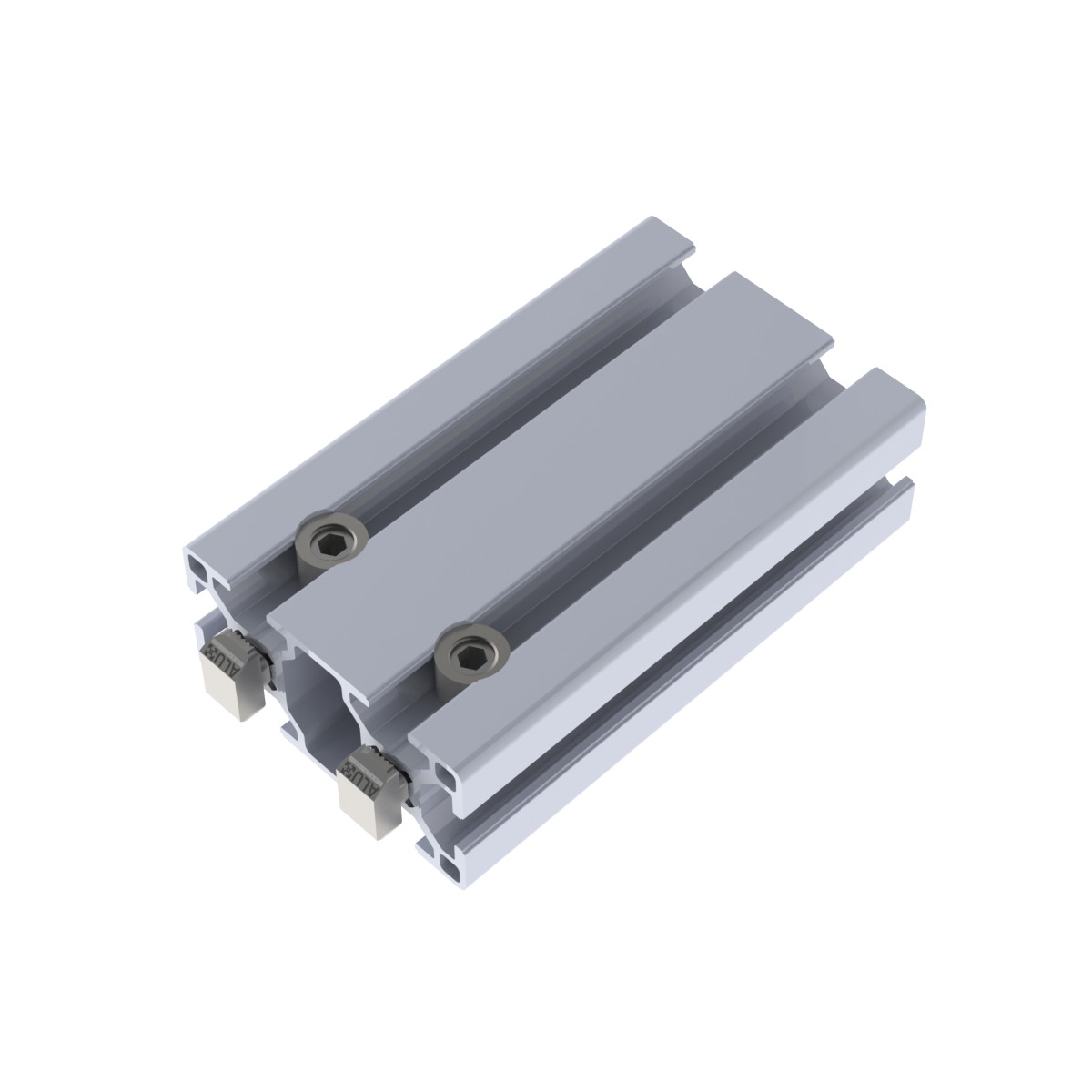

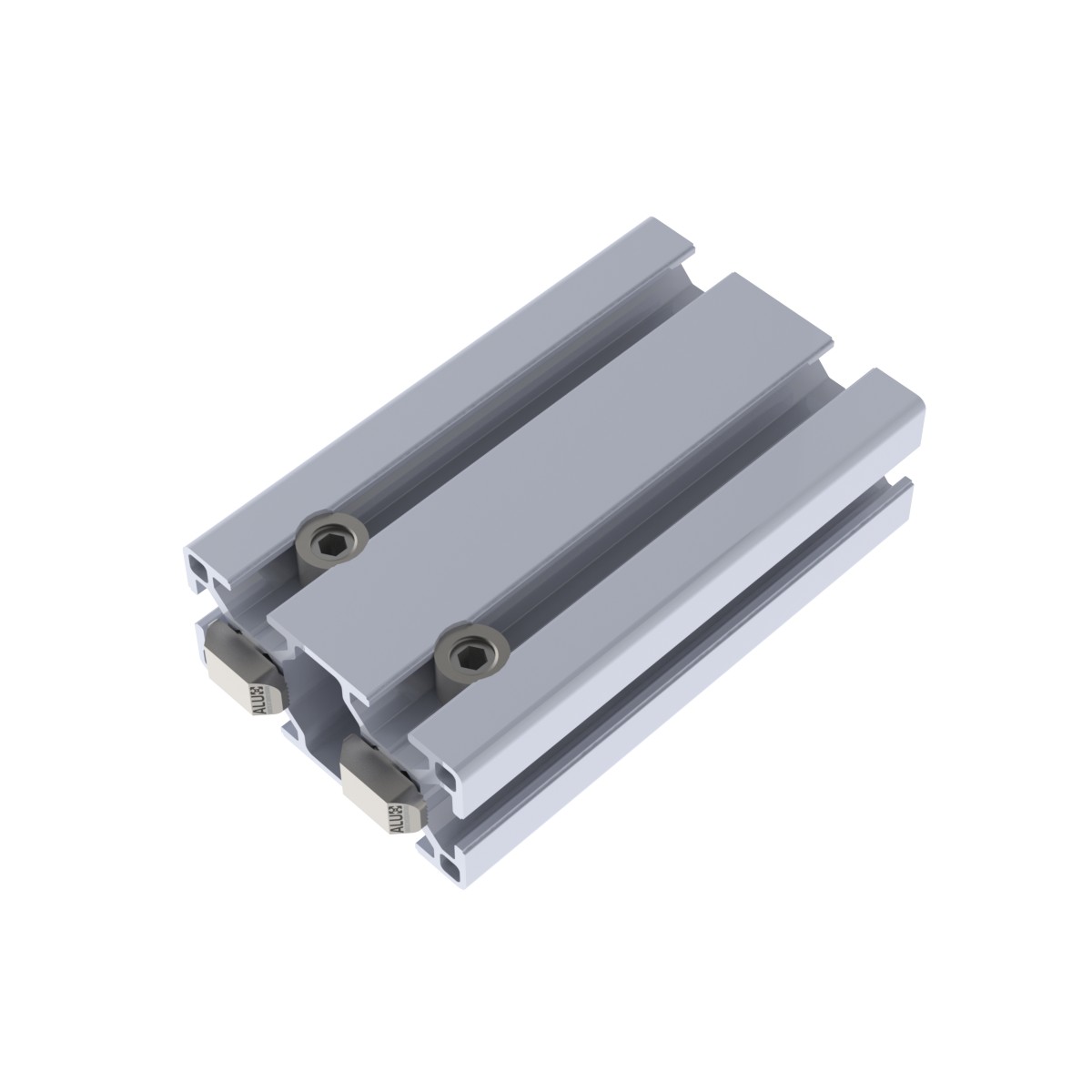

Profilé en aluminium 3060
Alux profilé aluminium 3060 (rainure 8 mm, 6 rainures) – Rigidité et modularité
Le format 30×60 apporte une rigidité accrue tout en restant compact. Idéal pour l’automatisation, les équipements modulaires et les châssis sur mesure.
Atouts principaux :
- Dimensions : 30 × 60 mm
- Rainures : 6 × T-rainure 8 mm – nombreuses options de fixation
- Assemblage : Montage rapide avec écrous en T et connecteurs
- Finition : Anodisé argent – résistance à l’usure et à la corrosion
- Longueurs sur mesure : Au besoin (tolérance : −1/+1 mm)
Compatibilité système :
- Compatible BSB, BSP, B-Type, BOSCH
- Voir les profils compatibles
Données techniques :
- Série : 30
- Taille de rainure : 8 mm
- Nombre de rainures : 6
- Dimension du profilé : 30 × 60 mm
- Finition : Anodisé argent
Pourquoi Aluxprofile ?
- Stock important & expédition rapide (2–6 jours)
- Fabrication de précision & constance dimensionnelle
- Support expert & solutions clés en main
Applications :
- Réalisations visibles premium: Rigs AV, trépieds caméra, cadres moniteur/projecteur
- Commerce & aménagement intérieur: Étagères, vitrines, mobilier modulaire
- Exposition & signalétique: Stands modulaires, cadres de panneaux et lightbox
- Postes & ESD: Établis de montage, panneaux outils, postes ESD
- Protections machines: Enceintes noires, cadres de portes/panneaux
- Impression 3D & CNC: Châssis d’imprimantes et CNC, capots
- Sim racing & gaming: Rigs, supports volant/pédalier, cadres triple-écrans
- Robotique & vision: Ponts capteurs/caméras, bases robots
- Laboratoire: Chariots pour instruments, cloisons cleanroom
- Facility: Enceintes acoustiques, guidage de câbles
Commandez votre profilé 30×60 dès aujourd’hui
Qualité industrielle et compatibilité. Contactez-nous pour des longueurs personnalisées, des volumes ou des conseils techniques.
| Système de profilé aluminium | BSB, BSP, B-Type, BOSCH |
| Largeur de la rainure | 8 mm |
| Série | 30 |
| Dimensions du profilé | 30×60 mm |
| Nombre de rainures | 6 |
| Finition | Anodisé argent |
 |
3060.step 3D |
|
Surface du profilé en aluminium |
|
|
Finition de surface anodisée |
E6EV1 (argent mat) 10-15 µm |
|
Certification du profilé en aluminium |
|
|
Certificat matière |
3.1 disponible sur demande |
|
Propriétés mécaniques |
|
|
Désignation du matériau |
EN-AW 6063 |
|
Traitement thermique (état) |
T66 |
|
Limite d’élasticité |
Rp0.2>=200 [N/ mm2] |
|
Résistance à la traction |
Rm>=245 [N/ mm2] |
|
Allongement A |
A >= 8 [%] |
|
Allongement A5 |
A5 0mm>= 6 [%] |
|
Dureté |
>= 80 [HB] |
|
Caractéristiques techniques |
|
|
Aire de section |
549,30 [mm2] |
|
Centre de gravité X |
30,00 [mm] |
|
Centre de gravité Y |
15,00 [mm] |
|
Moment quadratique d’aire |
Ix 51079,00 [mm4] |
|
Moment quadratique d’aire |
IY 191076,00 [mm4] |
|
Module de section |
Wx 3356,20 [mm3] |
|
Module de section |
Wy 6502,10 [mm3] |
|
Masse linéique nominale |
1,463 [kg/m] |
Calculateur de flèche des profilés en aluminium
Cet outil fournit des résultats théoriques approximatifs, sans garantie, qui peuvent ne pas être reproductibles en pratique.
Configurations d’appui des profilés en aluminium
Profilés simplement appuyés
Profilés en porte‑à‑faux
Profilés encastrés aux deux extrémités
