Connecteur automatique série 30 (douille filetée) – liaison interne rapide pour profils aluminium série 30

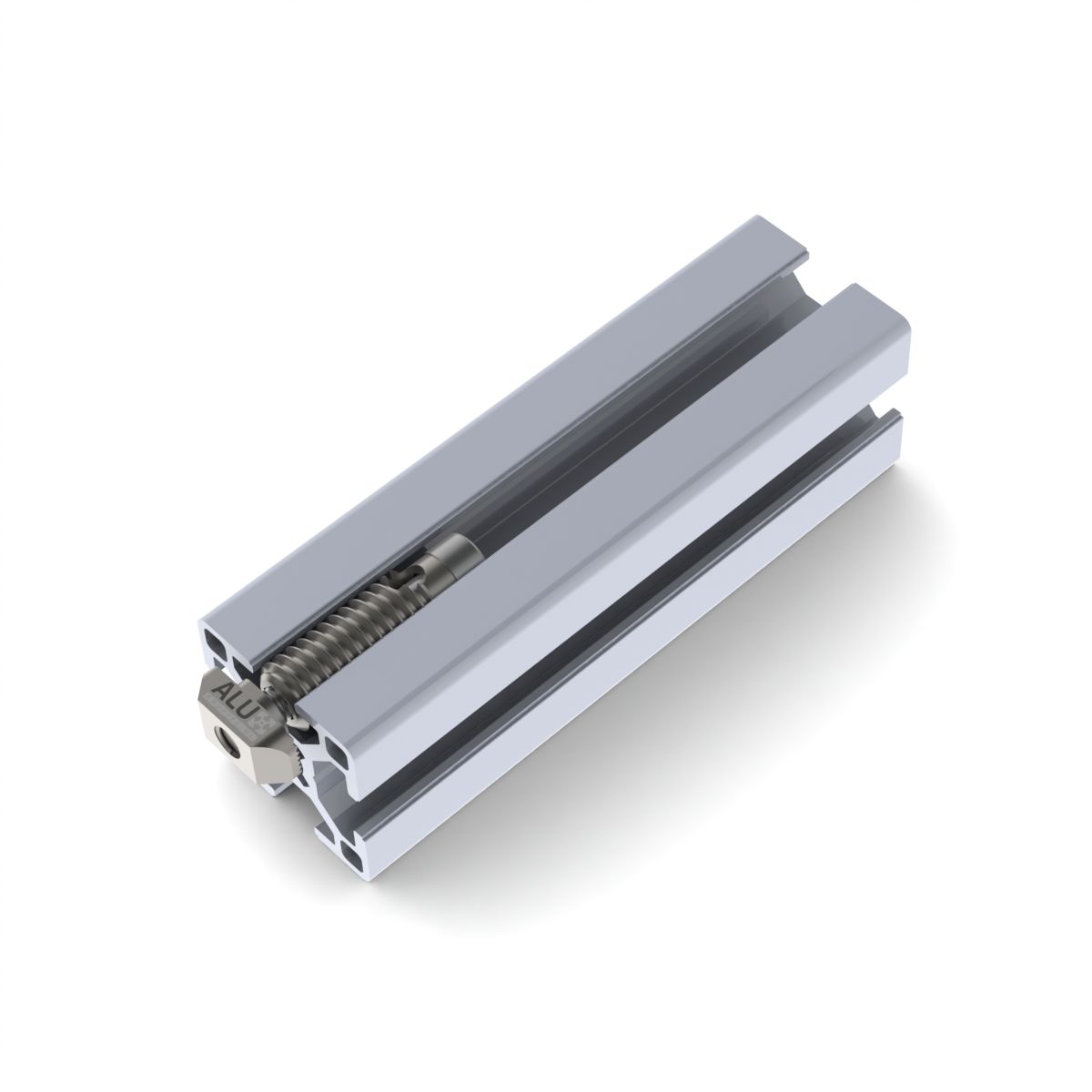

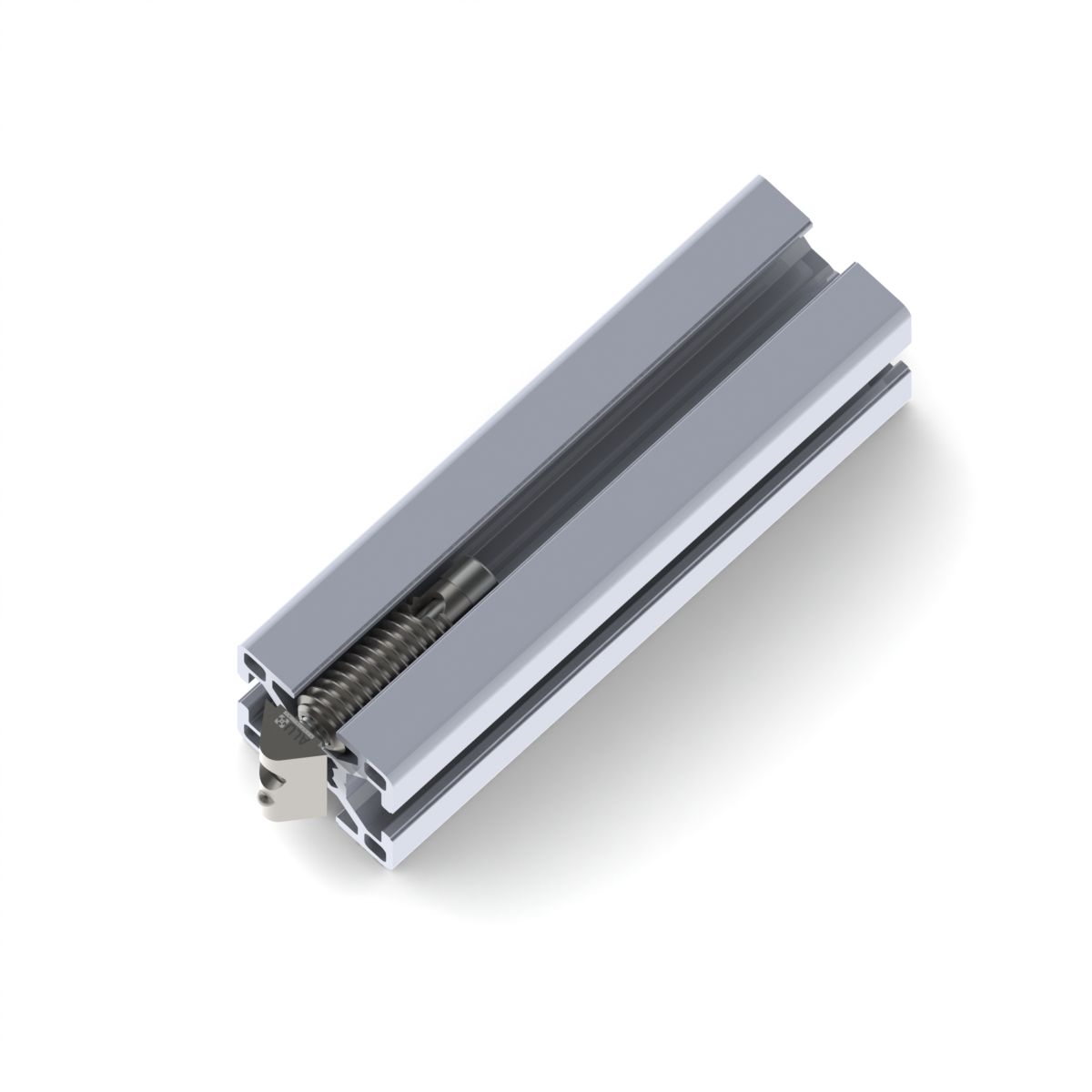

Le connecteur automatique série 30 est une douille filetée compacte conçue pour assembler rapidement et solidement des profils aluminium à rainures en T de la série 30—généralement en connexion à 90° (par ex. 3030 avec 3030 ou 3030 avec 3060). Grâce à son filetage auto-taraudeur, vous obtenez une liaison interne robuste avec une finition extérieure propre.

Compatible avec les profils série 30, ce connecteur est également entièrement compatible avec les systèmes BSB, BSP, B-Type et Bosch—pour une intégration parfaite avec les standards européens.

Attention : douille seule (kit de fixation nécessaire)

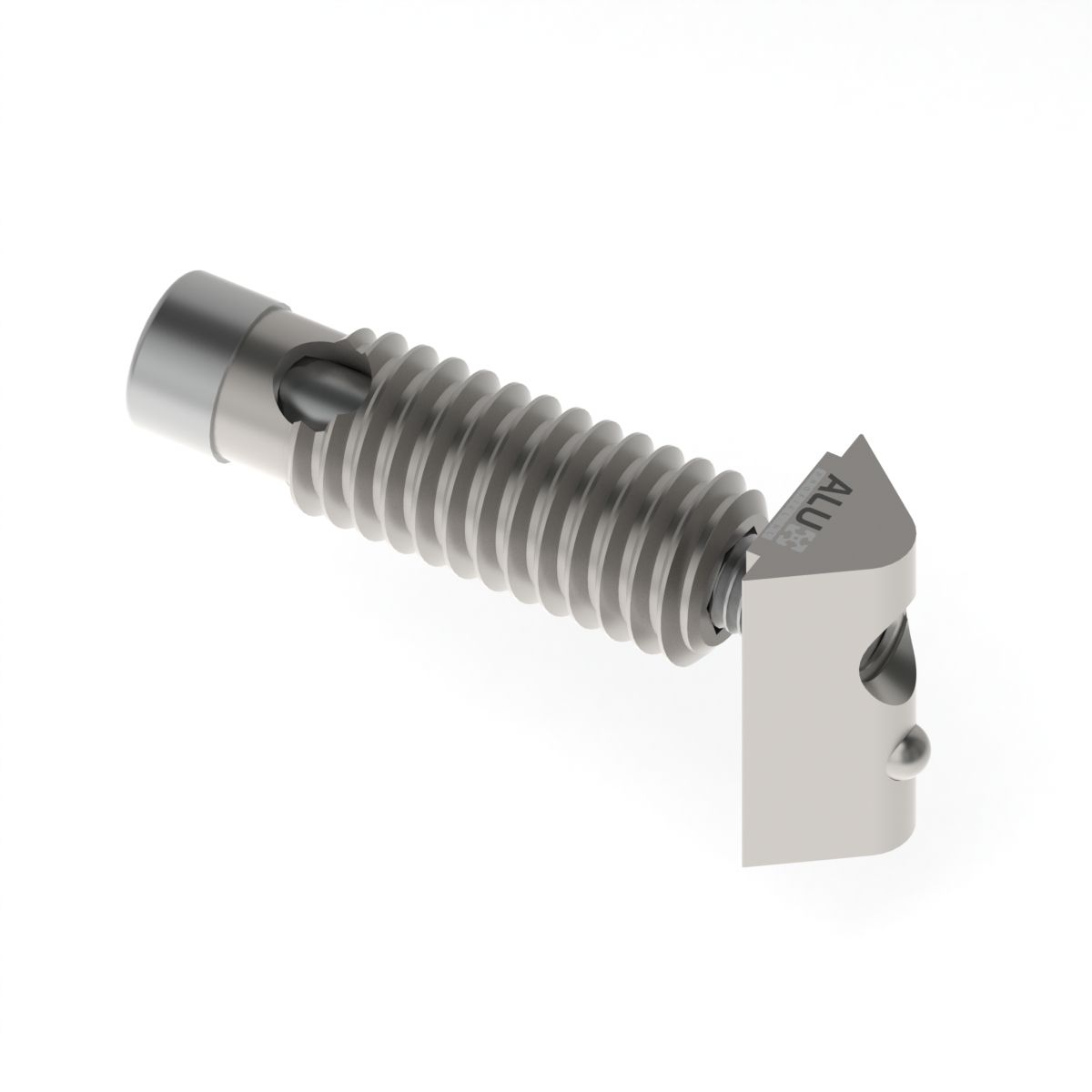

Ce produit correspond à la douille filetée uniquement. Pour réaliser l’assemblage, il vous faut également :

• Vis ISO 4762 M5x35 (six pans creux)
• Et un des écrous suivants :
  • Écrou marteau, rainure T 8 M5
  • Écrou à insertion latérale (roll-in) série 30 M5

Notes de montage (important)

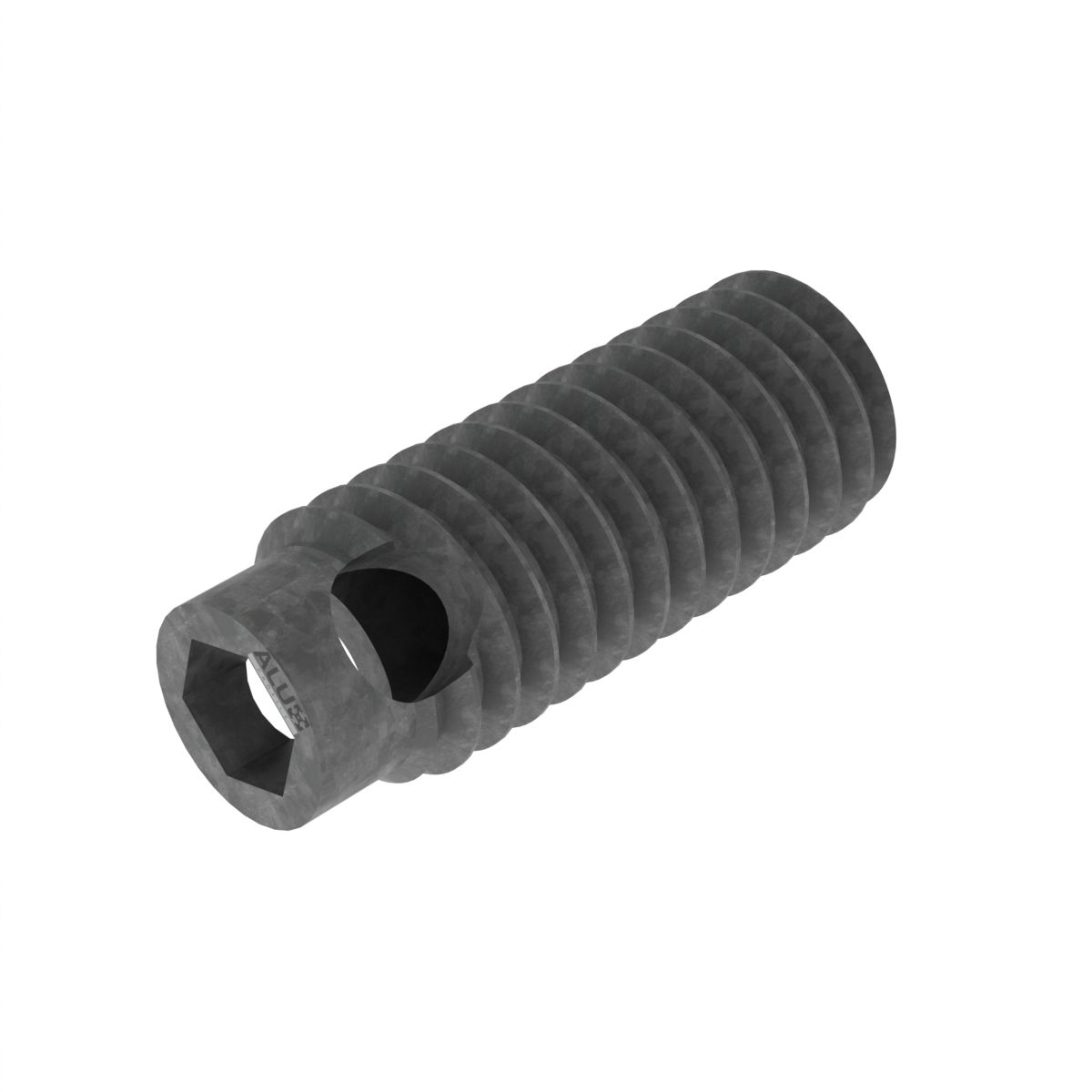

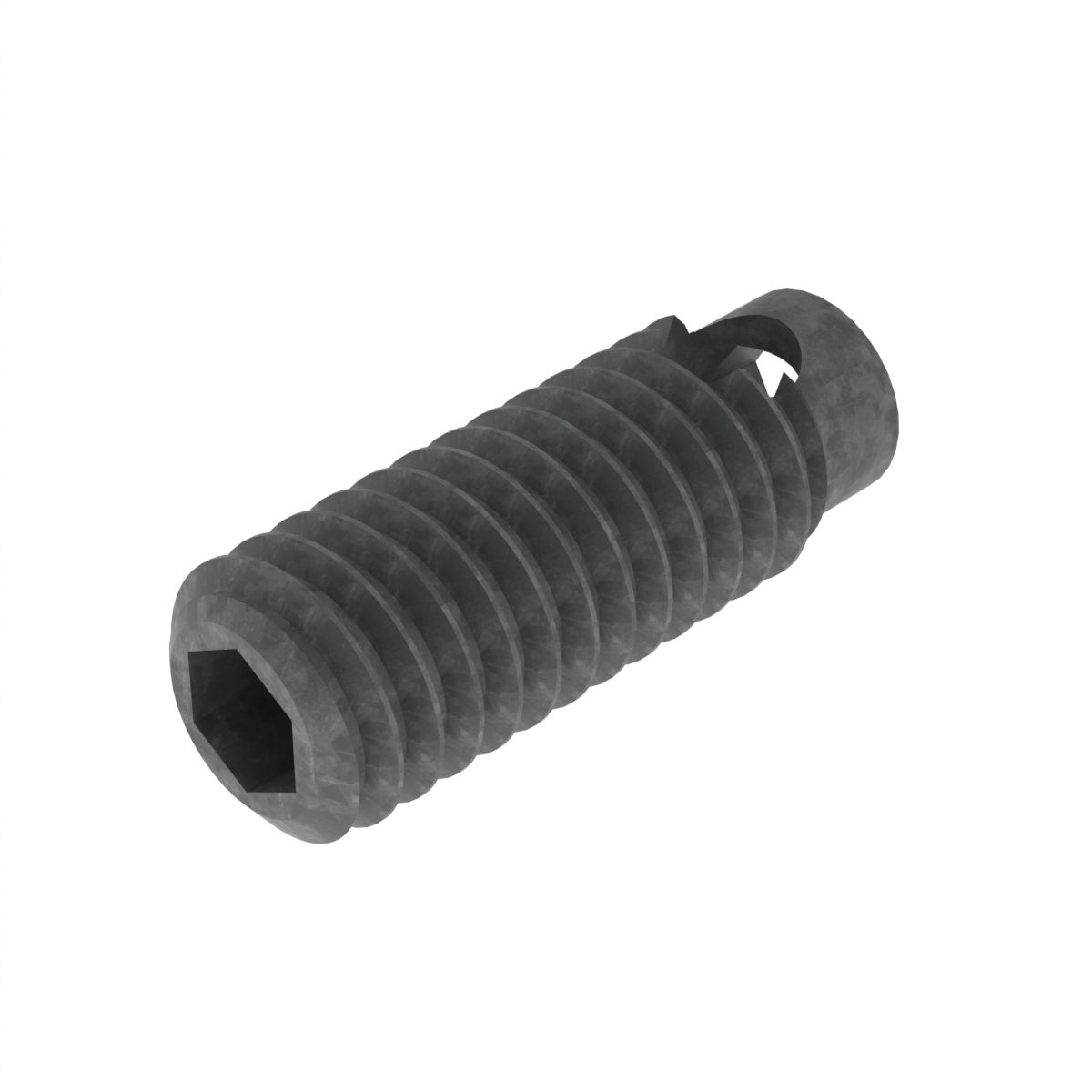

• Filetage à gauche : la douille possède un filetage à gauche. Elle se monte en tournant dans le sens antihoraire—à l’inverse d’un serrage classique.
• Sens d’insertion : le côté avec le trou doit être inséré en premier dans le profil.

Avantages

• Assemblage rapide et solide des profils série 30
• Finition propre : liaison interne sans équerres externes
• Auto-taraudeur pour simplifier le montage
• Compatibilité : série 30 / rainure 8 (BSB, BSP, B-Type, Bosch)

Applications

• Assemblages de profils à 90°
• Combinaisons courantes : 3030 et 3060
• Châssis, capotages, postes de travail, structures légères
