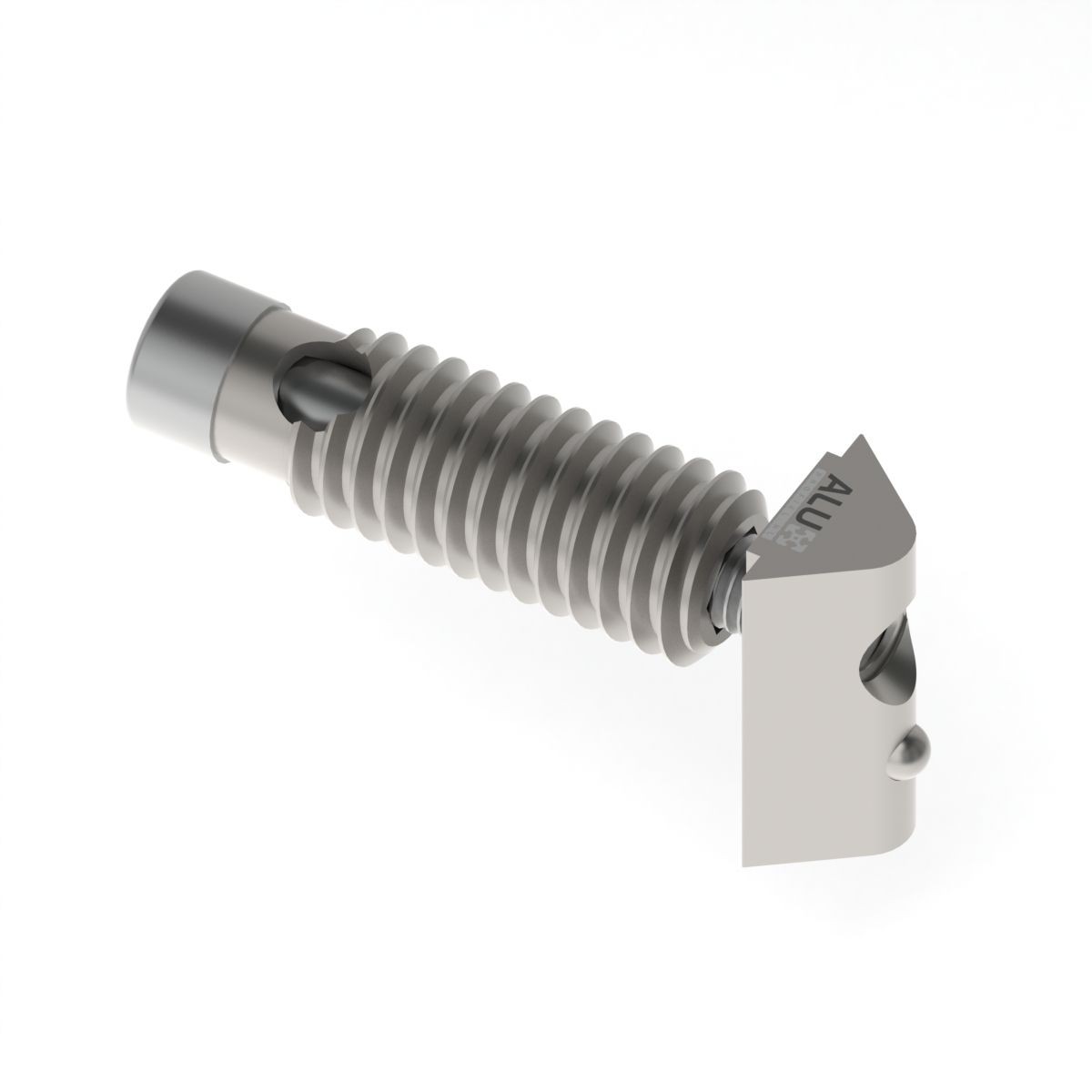

Connecteur automatique série 45 (douille filetée) – liaison interne rapide pour profils aluminium série 45

Le connecteur automatique série 45 est une douille filetée compacte conçue pour assembler rapidement et solidement des profils aluminium à rainures en T de la série 45 (rainure 10 mm)—généralement en connexion à 90° (par ex. 4545 avec 4545 ou 4545 avec 4590). Grâce à son filetage auto-taraudeur, vous obtenez une liaison interne robuste avec une finition extérieure propre.

Compatible avec les profils série 45, ce connecteur est également entièrement compatible avec les systèmes BSB, BSP, B-Type et Bosch (série 45, rainure 10 mm)—pour une intégration parfaite avec les standards européens.

Attention : douille seule (kit de fixation nécessaire)

Ce produit correspond à la douille filetée uniquement. Pour réaliser l’assemblage, il vous faut également :

• Vis ISO 4762 M6x40 (six pans creux)
• Écrou à insertion latérale (roll-in) série 45 M6

Notes de montage (important)

• Filetage à gauche : la douille possède un filetage à gauche. Elle se monte en tournant dans le sens antihoraire—à l’inverse d’un serrage classique.
• Sens d’insertion : le côté avec le trou doit être inséré en premier dans le profil.
• Outil : montage avec une clé Torx T45.

Avantages

• Assemblage rapide et solide pour constructions en profils série 45
• Finition propre : liaison interne sans équerres externes
• Auto-taraudeur pour simplifier le montage
• Compatibilité : série 45 / rainure 10 mm (BSB, BSP, B-Type, Bosch)

Applications

• Assemblages de profils à 90°
• Combinaisons courantes : 4545 et 4590
• Bâtis machines, postes de travail, capotages, structures d’automatisation
